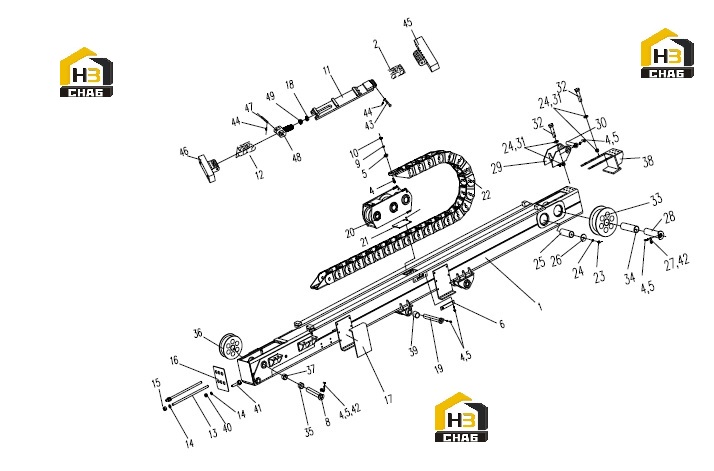

Рама буровой установки 0042202000

Каталожный номер:104000082

Комплект:16

Примечание:M10X30 GB/T5783

№ на схеме:5

Каталожный номер:104040008

Комплект:30

Примечание:10 GB/T93

№ на схеме:6

Наименование:Baffle

Каталожный номер:0041602040

Комплект:2

Примечание:

№ на схеме:7

Каталожный номер:104000077

Комплект:10

Примечание:M10X20 GB/T5783

№ на схеме:8

Наименование:Axes

Каталожный номер:0041602056

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:104040030

Комплект:16

Примечание:10 GB/T97.1

№ на схеме:10

Каталожный номер:104030014

Комплект:8

Примечание:M10 GB/T6170

№ на схеме:11

Наименование:Slide Bar

Каталожный номер:0042402033

Комплект:1

Примечание:

№ на схеме:12

Наименование:Chain

Каталожный номер:103060217

Комплект:1

Примечание:LH2088-173 GB/T6074

№ на схеме:13

Наименование:Stick

Каталожный номер:0041602050

Комплект:2

Примечание:

№ на схеме:14

Каталожный номер:104030039

Комплект:6

Примечание:M24 GB/T6170

№ на схеме:15

Каталожный номер:104030154

Комплект:4

Примечание:M24 GB/T6172.1

№ на схеме:16

Наименование:Front Cover

Каталожный номер:0042402008

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cover

Каталожный номер:0042202011

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:104030230

Комплект:1

Примечание:M27X2 GB/T6173

№ на схеме:19

Наименование:Axes

Каталожный номер:0041602066

Комплект:1

Примечание:

№ на схеме:20

Наименование:Frame

Каталожный номер:0042402038

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cover

Каталожный номер:0042402056

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:104020304

Комплект:4

Примечание:M6X10 GB/T819.1

№ на схеме:23

Каталожный номер:104000090

Комплект:4

Примечание:M8X16 GB/T5783

№ на схеме:24

Каталожный номер:104040007

Комплект:4

Примечание:8 GB/T93

№ на схеме:25

Каталожный номер:0042402055

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cover

Каталожный номер:0042402056

Комплект:2

Примечание:

№ на схеме:27

Наименование:Baffle

Каталожный номер:0041602087

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:0042402057

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bracket

Каталожный номер:0041602091

Комплект:1

Примечание:

№ на схеме:30

Каталожный номер:0041602096

Комплект:2

Примечание:

№ на схеме:31

Каталожный номер:104030087

Комплект:6

Примечание:M16 GB/T6170

№ на схеме:32

Каталожный номер:104000245

Комплект:6

Примечание:M16X65 GB/T5782

№ на схеме:33

Наименование:Roller

Каталожный номер:0042402060

Комплект:1

Примечание:

№ на схеме:34

Наименование:Spring Bushing

Каталожный номер:105000179

Комплект:2

Примечание:JDB-190110-100

№ на схеме:35

Наименование:Bushing

Каталожный номер:0041602108

Комплект:2

Примечание:

№ на схеме:36

Наименование:Front Roller

Каталожный номер:0042402065

Комплект:1

Примечание:

№ на схеме:37

Наименование:Spring Bushing

Каталожный номер:105000180

Комплект:2

Примечание:JDB-1 6075-55

№ на схеме:38

Наименование:Mounting Plate

Каталожный номер:0042402012

Комплект:1

Примечание:

№ на схеме:39

Наименование:Spring Bushing

Каталожный номер:105000138

Комплект:4

Примечание:SF-1 5060

№ на схеме:40

Каталожный номер:104040022

Комплект:4

Примечание:24 GB/T93

№ на схеме:41

Каталожный номер:104000427

Комплект:4

Примечание:M24X45 GB/T5783

№ на схеме:42

Наименование:Baffle

Каталожный номер:0041602112

Комплект:1

Примечание:

№ на схеме:43

Наименование:Tapered Pin

Каталожный номер:0041602038

Комплект:2

Примечание:

№ на схеме:44

Наименование:Tapered Pin

Каталожный номер:104070193

Комплект:4

Примечание:4X18 GB/T91

№ на схеме:45

Наименование:Coupler

Каталожный номер:0041602039

Комплект:1

Примечание:

№ на схеме:46

Наименование:Coupler

Каталожный номер:0041602048

Комплект:1

Примечание:

№ на схеме:47

Каталожный номер:004140237

Комплект:2

Примечание:

№ на схеме:48

Наименование:Coupler

Каталожный номер:0041602049

Комплект:1

Примечание:

№ на схеме:49
