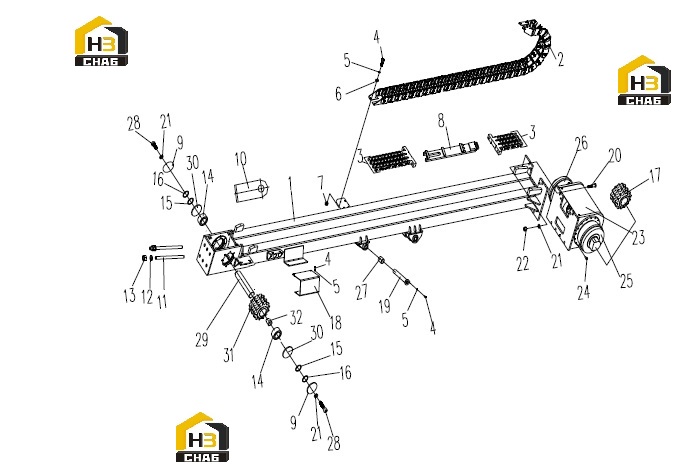

Рама буровая с комплектующими 0041802000

← Рама буровая 0042402000 Рама буровой установки 0042202000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Frame

Каталожный номер:0041802001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose Trac

Каталожный номер:103060228

Комплект:1

Примечание:TL125 -300X150X3250

№ на схеме:3

Наименование:Chain

Каталожный номер:103060229

Комплект:1

Примечание:36A-3X209 GB/T1243

№ на схеме:4

Наименование:Bolt

Каталожный номер:104000086

Комплект:10

Примечание:M8X30 GB/T5783

№ на схеме:5

Наименование:Washer

Каталожный номер:104040007

Комплект:10

Примечание:8 GB/T93

№ на схеме:6

Наименование:Washer

Каталожный номер:104040081

Комплект:16

Примечание:8 GB/T97.1

№ на схеме:7

Наименование:Nut

Каталожный номер:104030024

Комплект:8

Примечание:M8 GB/T6170

№ на схеме:8

Наименование:Slide Bar

Каталожный номер:0041802015

Комплект:1

Примечание:

№ на схеме:9

Наименование:Baffle

Каталожный номер:0041802020

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bracket

Каталожный номер:0041802021

Комплект:1

Примечание:

№ на схеме:11

Наименование:Stick

Каталожный номер:0041802025

Комплект:2

Примечание:

№ на схеме:12

Наименование:Nut

Каталожный номер:104030039

Комплект:4

Примечание:M24 GB/T6170

№ на схеме:13

Наименование:Nut

Каталожный номер:104030154

Комплект:4

Примечание:M24 GB/T6172.1

№ на схеме:14

Наименование:Spring

Каталожный номер:105010070

Комплект:2

Примечание:SL04 0517PP

№ на схеме:15

Наименование:Fill Up

Каталожный номер:0041802043

Комплект:6

Примечание:

№ на схеме:16

Наименование:Fill Up

Каталожный номер:0041802044

Комплект:6

Примечание:

№ на схеме:17

Наименование:Roller

Каталожный номер:0041802045

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cover

Каталожный номер:0041602110

Комплект:1

Примечание:

№ на схеме:19

Наименование:Axes

Каталожный номер:0041602066

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:104000473

Комплект:13

Примечание:M16X75 GB/T5782

№ на схеме:21

Наименование:Washer

Каталожный номер:104040004

Комплект:63

Примечание:16 GB/T93

№ на схеме:22

Наименование:Nut

Каталожный номер:104030087

Комплект:13

Примечание:M16 GB/T6170

№ на схеме:23

Наименование:Bracket

Каталожный номер:0041802029

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:104000276

Комплект:48

Примечание:M16X50 GB/T5783

№ на схеме:25

Наименование:Motor

Каталожный номер:101040235

Комплект:1

Примечание:

№ на схеме:26

Наименование:Rducer

Каталожный номер:101040236

Комплект:1

Примечание:

№ на схеме:27

Наименование:Spring

Каталожный номер:105000138

Комплект:4

Примечание:SF-1 5060

№ на схеме:28

Наименование:Bolt

Каталожный номер:104000362

Комплект:2

Примечание:M16X40 GB/T5783

№ на схеме:29

Наименование:Pin

Каталожный номер:0041802039

Комплект:1

Примечание:

№ на схеме:30

Наименование:Baffle

Каталожный номер:0041802040

Комплект:2

Примечание:

№ на схеме:31

Наименование:Roller

Каталожный номер:0041802041

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bushing

Каталожный номер:0041802042

Комплект:1

Примечание:
