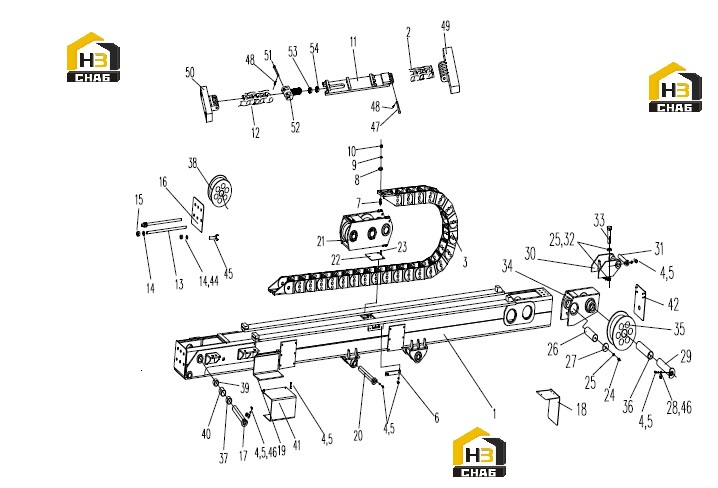

Рама буровая 0042402000

Каталожный номер:104000082

Комплект:18

Примечание:M10X30 GB/T5783

№ на схеме:5

Каталожный номер:104040008

Комплект:18

Примечание:10 GB/T93

№ на схеме:6

Каталожный номер:0041602040

Комплект:2

Примечание:

№ на схеме:7

Каталожный номер:104000086

Комплект:10

Примечание:M8X30 GB/T5783

№ на схеме:8

Каталожный номер:104040007

Комплект:10

Примечание:8 GB/T93

№ на схеме:9

Каталожный номер:104040081

Комплект:16

Примечание:8 GB/T97.1

№ на схеме:10

Каталожный номер:104030024

Комплект:8

Примечание:M8 GB/T6170

№ на схеме:11

Наименование:Slide Bar

Каталожный номер:0041602041

Комплект:1

Примечание:

№ на схеме:12

Наименование:Chain

Каталожный номер:103060217

Комплект:1

Примечание:LH2088-159 GB/T6074

№ на схеме:13

Наименование:Stick

Каталожный номер:0041602050

Комплект:2

Примечание:

№ на схеме:14

Каталожный номер:104030039

Комплект:8

Примечание:M24 GB/T6170

№ на схеме:15

Каталожный номер:104030154

Комплект:4

Примечание:M24 GB/T6172.1

№ на схеме:16

Наименование:Front

Каталожный номер:0042402008

Комплект:1

Примечание:

№ на схеме:17

Наименование:Axes

Каталожный номер:0041602056

Комплект:1

Примечание:

№ на схеме:18

Наименование:Mount

Каталожный номер:0042402012

Комплект:1

Примечание:

№ на схеме:19

Наименование:Vice Valve

Каталожный номер:0042402017

Комплект:1

Примечание:

№ на схеме:20

Наименование:Axes

Каталожный номер:0041602066

Комплект:1

Примечание:

№ на схеме:21

Наименование:Frame

Каталожный номер:0041602069

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cover

Каталожный номер:0041602084

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:104020001

Комплект:4

Примечание:M6X10 GB/T65

№ на схеме:24

Каталожный номер:104000331

Комплект:2

Примечание:M16X35 GB/T5783

№ на схеме:25

Каталожный номер:104040004

Комплект:8

Примечание:16 GB/T93

№ на схеме:26

Каталожный номер:0041602085

Комплект:1

Примечание:

№ на схеме:27

Каталожный номер:0041602086

Комплект:2

Примечание:

№ на схеме:28

Каталожный номер:0041602087

Комплект:1

Примечание:

№ на схеме:29

Каталожный номер:0041602088

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bracket

Каталожный номер:0041602091

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:0041602096

Комплект:2

Примечание:

№ на схеме:32

Каталожный номер:104030087

Комплект:6

Примечание:M16 GB/T6170

№ на схеме:33

Каталожный номер:104000245

Комплект:6

Примечание:M16X65 GB/T5782

№ на схеме:34

Наименование:Mount

Каталожный номер:0042402009

Комплект:1

Примечание:

№ на схеме:35

Наименование:Roller

Каталожный номер:0041602107

Комплект:1

Примечание:

№ на схеме:36

Каталожный номер:105000135

Комплект:4

Примечание:SF-1 8080

№ на схеме:37

Наименование:Bushing

Каталожный номер:0041602108

Комплект:2

Примечание:

№ на схеме:38

Наименование:Front Roller

Каталожный номер:0041602109

Комплект:1

Примечание:

№ на схеме:39

Каталожный номер:105000137

Комплект:2

Примечание:SF-1 6040

№ на схеме:40

Каталожный номер:105000136

Комплект:2

Примечание:SF-1 6070

№ на схеме:41

Наименование:Cover

Каталожный номер:0041602110

Комплект:1

Примечание:

№ на схеме:42

Наименование:Mounting Plate

Каталожный номер:0042402012

Комплект:1

Примечание:

№ на схеме:43

Каталожный номер:105000138

Комплект:4

Примечание:SF-1 5060

№ на схеме:44

Каталожный номер:104040022

Комплект:4

Примечание:24 GB/T93

№ на схеме:45

Каталожный номер:104000427

Комплект:4

Примечание:M24X45 GB/T5783

№ на схеме:46

Каталожный номер:0041602112

Комплект:1

Примечание:

№ на схеме:47

Наименование:Tapered Pin

Каталожный номер:0041602038

Комплект:2

Примечание:

№ на схеме:48

Наименование:Tapered Pin

Каталожный номер:104070193

Комплект:4

Примечание:4X18 GB/T91

№ на схеме:49

Наименование:Coupler

Каталожный номер:0041602039

Комплект:1

Примечание:

№ на схеме:50

Наименование:Stick

Каталожный номер:0041602048

Комплект:1

Примечание:

№ на схеме:51

Каталожный номер:004140237

Комплект:2

Примечание:

№ на схеме:52

Наименование:Coupler

Каталожный номер:0041602049

Комплект:1

Примечание:

№ на схеме:53

Каталожный номер:104030231

Комплект:1

Примечание:M27X2 GB/T6171

№ на схеме:54
