Рама гусеничная с комплектующими 0041601001&0041601041

← Узел гусеничный 0041601000 Рама гусеничная и гусеница 0041601200&0041601088 →

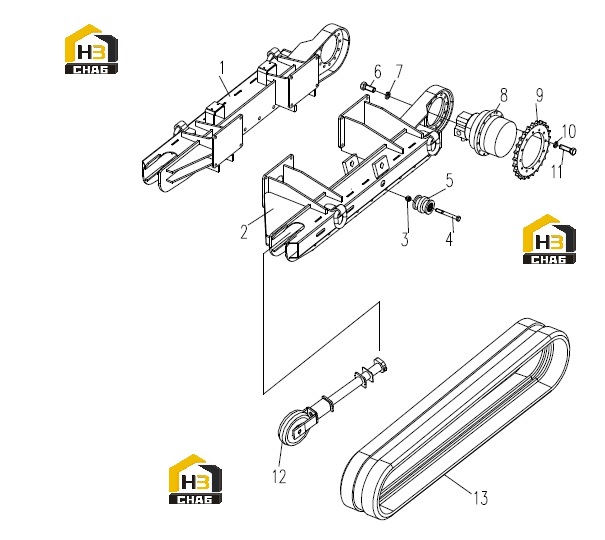

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:R.H. Track Frame

Каталожный номер:0041601064

Комплект:1

Примечание:

№ на схеме:2

Наименование:L.H. Track Frame

Каталожный номер:0041601065

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:104030164

Комплект:16

Примечание:M27 GB/T889.1

№ на схеме:4

Наименование:Bolt

Каталожный номер:104000849

Комплект:16

Примечание:M27x220 GB/T5782

№ на схеме:5

Наименование:Lower Roller

Каталожный номер:0041201010

Комплект:16

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:104000357

Комплект:24

Примечание:M16x45 GB/T5783

№ на схеме:7

Наименование:Washer

Каталожный номер:104040004

Комплект:24

Примечание:16 GB/T93

№ на схеме:8

Наименование:Planetary Gear Box

Каталожный номер:103021170

Комплект:2

Примечание:

№ на схеме:9

Наименование:Track Sprocket

Каталожный номер:004130002

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:104050013

Комплект:24

Примечание:14 GB/T93

№ на схеме:11

Наименование:Bolt

Каталожный номер:104000849

Комплект:24

Примечание:M14x65 GB/T5782

№ на схеме:12

Наименование:Track Roller And Idler Device

Каталожный номер:004130485

Комплект:2

Примечание:

№ на схеме:13

Наименование:Rubber Track

Каталожный номер:111030148

Комплект:2

Примечание:
