Рама гусеничная и гусеница 0041601200&0041601088

Рама гусеничная и гусеница 0041601200&0041601088

← Рама гусеничная с комплектующими 0041601001&0041601041 Ролик направляющий и устройство натяжения 004130485 →

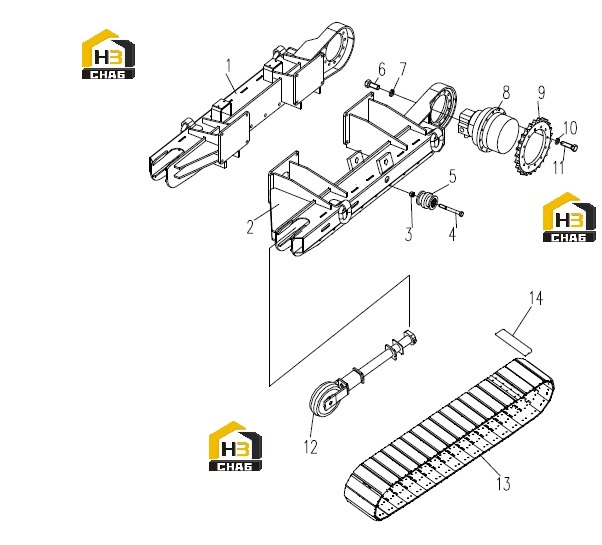

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:R.H. Track Frame
Каталожный номер:0041601097
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:L.H. Track Frame
Каталожный номер:0041601089
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nut
Каталожный номер:104030164
Комплект:16
Примечание:M27 GB/T889.1
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:104000849
Комплект:16
Примечание:M27x220 GB/T5782
0 ₽
шт
№ на схеме:5
Наименование:Lower Roller
Каталожный номер:0041601090
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:104000357
Комплект:24
Примечание:M16x45 GB/T5783
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:104040004
Комплект:24
Примечание:16 GB/T93
0 ₽
шт
№ на схеме:8
Наименование:Planetary Gear Box
Каталожный номер:103021170
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Track Sprocket
Каталожный номер:103060268
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:104050013
Комплект:24
Примечание:14 GB/T93
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:104000849
Комплект:24
Примечание:M14x65 GB/T5782
0 ₽
шт
№ на схеме:12
Наименование:Track Roller And Idler Device
Каталожный номер:0041601091
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Track
Каталожный номер:103060267
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Rubber Track
Каталожный номер:111030243
Комплект:84
Примечание:
