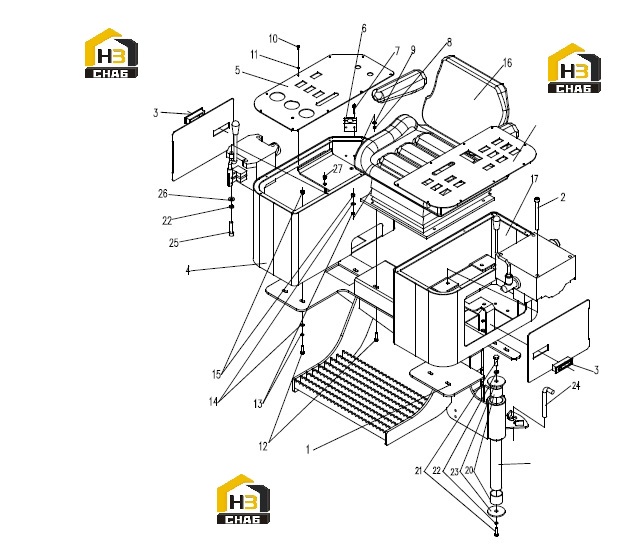

Кресло с комплектующими 0041614029

← Корпус нижний с комплектующими 0041605000 Блок силовой 0041604000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seat Mount

Каталожный номер:0041614001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:104020330

Комплект:4

Примечание:M12x140 GB/T70.1

№ на схеме:3

Наименование:Controllable Lock

Каталожный номер:109020070

Комплект:2

Примечание:

№ на схеме:4

Наименование:Right Body

Каталожный номер:0041614006

Комплект:1

Примечание:

№ на схеме:5

Наименование:Right Panel

Каталожный номер:0041614034

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe Clincher

Каталожный номер:101010259

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:104000387

Комплект:4

Примечание:M6x50 GB/T5783

№ на схеме:8

Наименование:Spring Washer

Каталожный номер:104040009

Комплект:4

Примечание:6 GB/T93

№ на схеме:9

Наименование:Nut

Каталожный номер:104030065

Комплект:4

Примечание:M6 GB/T6170

№ на схеме:10

Наименование:Screw

Каталожный номер:104020012

Комплект:18

Примечание:M5x12 GB/T818

№ на схеме:11

Наименование:Spring Washer

Каталожный номер:104040070

Комплект:18

Примечание:5 GB/T93

№ на схеме:12

Наименование:Bolt

Каталожный номер:104000086

Комплект:12

Примечание:M8x30 GB/T5783

№ на схеме:13

Наименование:Spring Washer

Каталожный номер:104040007

Комплект:12

Примечание:8 GB/T93

№ на схеме:14

Наименование:Washer

Каталожный номер:104040081

Комплект:12

Примечание:8 GB/T97.1

№ на схеме:15

Наименование:Nut

Каталожный номер:104030024

Комплект:12

Примечание:M8 GB/T6170

№ на схеме:16

Наименование:Tablet Chair

Каталожный номер:111020051

Комплект:1

Примечание:

№ на схеме:17

Наименование:Left Body

Каталожный номер:0041614012

Комплект:1

Примечание:

№ на схеме:18

Наименование:Left Panel

Каталожный номер:0041614016

Комплект:1

Примечание:

№ на схеме:19

Наименование:Link Axes

Каталожный номер:004140035

Комплект:1

Примечание:

№ на схеме:20

Наименование:Lubricate Bearing

Каталожный номер:105000022

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:104000078

Комплект:2

Примечание:M12x35 GB/T5783

№ на схеме:22

Наименование:Washer

Каталожный номер:104040005

Комплект:2

Примечание:12 GB/T93

№ на схеме:23

Наименование:Block

Каталожный номер:004100384

Комплект:2

Примечание:

№ на схеме:24

Наименование:Pin

Каталожный номер:004100381

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:104020154

Комплект:4

Примечание:M12x50 GB/T70.1

№ на схеме:26

Наименование:Washer

Каталожный номер:104040053

Комплект:4

Примечание:12 GB/T97.1

№ на схеме:27

Наименование:Nut

Каталожный номер:104030162

Комплект:4

Примечание:12 GB/T6170
