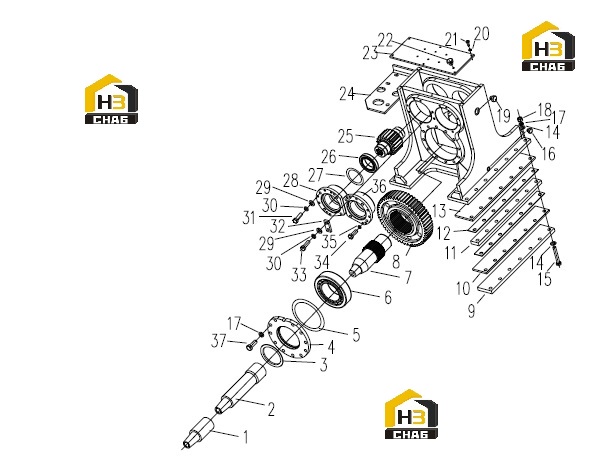

Блок силовой 0041604000

← Кресло с комплектующими 0041614029 Коробка двухтактная с комплектующими 0043004000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connect

Каталожный номер:0041304001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connect

Каталожный номер:0043004025

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal Ring

Каталожный номер:101030082

Комплект:2

Примечание:AD4346A0

№ на схеме:4

Наименование:Cover Plate

Каталожный номер:0041604026

Комплект:2

Примечание:3

№ на схеме:5

Наименование:Plate

Каталожный номер:004130111

Комплект:4

Примечание:

№ на схеме:6

Наименование:Bearing

Каталожный номер:105010068

Комплект:2

Примечание:32224

№ на схеме:7

Наименование:Spline Shaft

Каталожный номер:0043004024

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gear

Каталожный номер:0041604014

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pad Sakamoto

Каталожный номер:0041604022

Комплект:2

Примечание:

№ на схеме:10

Наименование:Skateboard

Каталожный номер:0041604023

Комплект:4

Примечание:

№ на схеме:11

Наименование:Skateboard

Каталожный номер:0041604024

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pad Sakamoto

Каталожный номер:0041604025

Комплект:12

Примечание:

№ на схеме:13

Наименование:Skateboard

Каталожный номер:0041604031

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:104040058

Комплект:28

Примечание:16 GB/T97.1

№ на схеме:15

Наименование:Bolt

Каталожный номер:104000796

Комплект:14

Примечание:M16x110 GB/T5782

№ на схеме:16

Наименование:Port

Каталожный номер:101030197

Комплект:1

Примечание:DTM16x1.5ED

№ на схеме:17

Наименование:Washer

Каталожный номер:104040004

Комплект:44

Примечание:16 GB/T93

№ на схеме:18

Наименование:Nut

Каталожный номер:104030134

Комплект:14

Примечание:M16 GB/T6170

№ на схеме:19

Наименование:Oillevel

Каталожный номер:108030010

Комплект:1

Примечание:A20

№ на схеме:20

Наименование:Washer

Каталожный номер:104040007

Комплект:6

Примечание:8 GB/T93

№ на схеме:21

Наименование:Bolt

Каталожный номер:104000091

Комплект:6

Примечание:M8x20 GB/T5783

№ на схеме:22

Наименование:Washer

Каталожный номер:0041504046

Комплект:1

Примечание:

№ на схеме:23

Наименование:Indicator

Каталожный номер:0041604015

Комплект:1

Примечание:

№ на схеме:24

Наименование:Body

Каталожный номер:0041604004

Комплект:1

Примечание:

№ на схеме:25

Наименование:Gear

Каталожный номер:0041604027

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bearing

Каталожный номер:105010119

Комплект:4

Примечание:32015 GB/T297

№ на схеме:27

Наименование:Pad Sakamoto

Каталожный номер:004140081

Комплект:8

Примечание:

№ на схеме:28

Наименование:Cover Plate

Каталожный номер:0041604028

Комплект:2

Примечание:1

№ на схеме:29

Наименование:Washer

Каталожный номер:104040082

Комплект:20

Примечание:14 GB/T97.1

№ на схеме:30

Наименование:Washer

Каталожный номер:104050013

Комплект:20

Примечание:14 GB/T93

№ на схеме:31

Наименование:Bolt

Каталожный номер:104000225

Комплект:16

Примечание:M14x40 GB/T5783

№ на схеме:32

Наименование:Sakamoto

Каталожный номер:0041604029

Комплект:2

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:104000306

Комплект:4

Примечание:M14x45 GB/T5783

№ на схеме:34

Наименование:Bolt

Каталожный номер:104000074

Комплект:20

Примечание:M10x35 GB/T5783

№ на схеме:35

Наименование:Washer

Каталожный номер:104040008

Комплект:20

Примечание:10 GB/T93

№ на схеме:36

Наименование:Cover Plate

Каталожный номер:0041604030

Комплект:2

Примечание:2

№ на схеме:37

Наименование:Bolt

Каталожный номер:104000630

Комплект:30

Примечание:M16x45 GB/T5783
