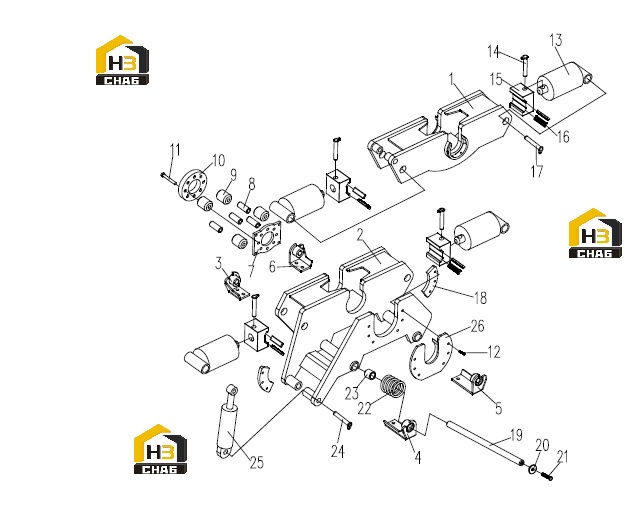

Корпус нижний с комплектующими 0041605000

← Рама подъемная с комплектующими 0041706000 Кресло с комплектующими 0041614029 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp

Каталожный номер:0041605002

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp

Каталожный номер:0041605022

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bracket

Каталожный номер:0041305094

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bracket

Каталожный номер:0041305095

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bracket

Каталожный номер:0041305097

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bracket

Каталожный номер:0041305096

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connect Plank

Каталожный номер:0041305081

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pipe

Каталожный номер:0041305084

Комплект:6

Примечание:

№ на схеме:9

Наименование:Idler Wheel

Каталожный номер:0041305083

Комплект:6

Примечание:

№ на схеме:10

Наименование:Baffle

Каталожный номер:0041305082

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:0041305085

Комплект:6

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:104000121

Комплект:6

Примечание:M12x30 GB/T5783

№ на схеме:13

Наименование:Cylinder

Каталожный номер:0041612035

Комплект:4

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:0041605064

Комплект:4

Примечание:

№ на схеме:15

Наименование:Holding Block

Каталожный номер:0041605010

Комплект:4

Примечание:

№ на схеме:16

Наименование:Tooth

Каталожный номер:0041605039

Комплект:8

Примечание:

№ на схеме:17

Наименование:Pin

Каталожный номер:0041605063

Комплект:4

Примечание:

№ на схеме:18

Наименование:Plank

Каталожный номер:0041605061

Комплект:2

Примечание:

№ на схеме:19

Наименование:Shaft

Каталожный номер:0041605060

Комплект:2

Примечание:

№ на схеме:20

Наименование:Shim

Каталожный номер:0041005011

Комплект:4

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:104000345

Комплект:4

Примечание:M12x60 GB/T5782

№ на схеме:22

Наименование:Spring

Каталожный номер:110020011

Комплект:4

Примечание:YA10x85x110 GB/T2089

№ на схеме:23

Наименование:Bushing

Каталожный номер:0041605059

Комплект:4

Примечание:

№ на схеме:24

Наименование:Pin

Каталожный номер:0041605062

Комплект:1

Примечание:

№ на схеме:25

Наименование:Cylinder

Каталожный номер:101000187

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bracket

Каталожный номер:0041605058

Комплект:1

Примечание:
