Узел гусеничный с комплектующими 0041701000

Узел гусеничный с комплектующими 0041701000

← Рама задняя с комплектующими 0041702000 Рама гусеничная 0041701001&0041701033 →

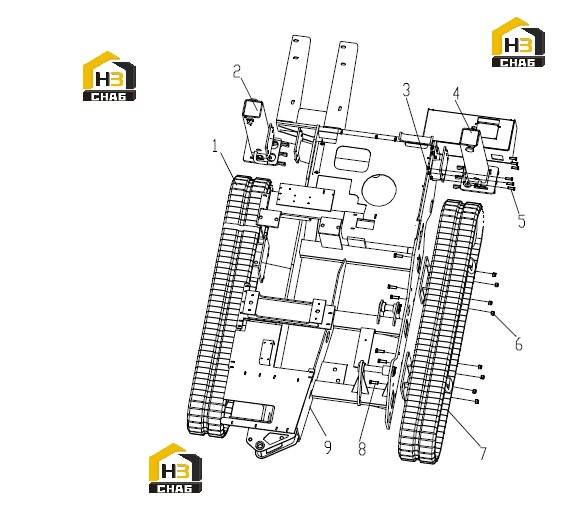

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:R.H. Crawler
Каталожный номер:0041701033
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Righttube Assembly
Каталожный номер:0041101028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:104000441
Комплект:12
Примечание:M16x50-10.9 GB/T5789
0 ₽
шт
№ на схеме:4
Наименование:Left Tube Assembly
Каталожный номер:0041101027
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:104030131
Комплект:12
Примечание:M16 GB/T889.1
0 ₽
шт
№ на схеме:6
Наименование:Nut
Каталожный номер:104030165
Комплект:16
Примечание:M20 GB/T889.1
0 ₽
шт
№ на схеме:7
Наименование:L.H. Crawler
Каталожный номер:0041701001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:104000448
Комплект:16
Примечание:M20x60-10.9 GB/T5789
0 ₽
шт
№ на схеме:9
Наименование:Main Frame
Каталожный номер:0041701002
Комплект:1
Примечание:
