Рама гусеничная 0041701001&0041701033

Рама гусеничная 0041701001&0041701033

← Узел гусеничный с комплектующими 0041701000 Шкив натяжной 0041001002 →

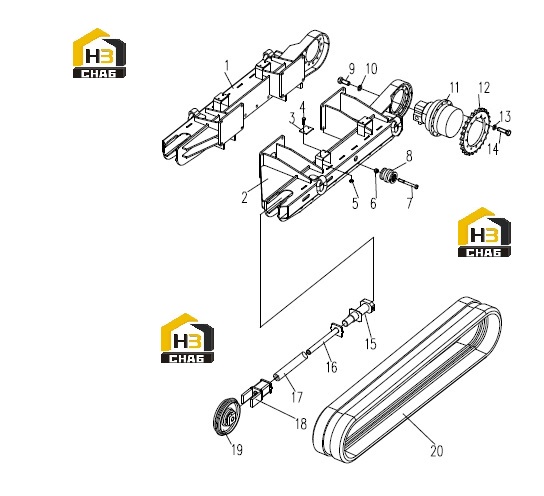

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:R.H. Track Frame
Каталожный номер:004140007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:L.H. Track Frame
Каталожный номер:004110001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Slide Pad
Каталожный номер:004100379
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:104000130
Комплект:8
Примечание:M8x25 GB/T5783
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:104030024
Комплект:8
Примечание:M8 GB/T6170
0 ₽
шт
№ на схеме:6
Наименование:Nut
Каталожный номер:104030165
Комплект:18
Примечание:M20 GB/T889.1
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:104000419
Комплект:18
Примечание:M20x180-10.9 GB/T5782
0 ₽
шт
№ на схеме:8
Наименование:Lower Roller
Каталожный номер:0041001091
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:104000340
Комплект:24
Примечание:M16x40-10.9 GB/T5783
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:104040004
Комплект:24
Примечание:16 GB/T93
0 ₽
шт
№ на схеме:11
Наименование:Planetary Gear
Каталожный номер:103021154
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Track Sprocket
Каталожный номер:004140002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:104050013
Комплект:24
Примечание:16 GB/T93
0 ₽
шт
№ на схеме:14
Наименование:Bolt
Каталожный номер:104000536
Комплект:24
Примечание:M16x50-10.9 GB/T5782
0 ₽
шт
№ на схеме:15
Наименование:Grease Cylinder
Каталожный номер:004100395
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Tube
Каталожный номер:0041001010
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Steel Tube
Каталожный номер:0041101031
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Yoke
Каталожный номер:0041001006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Idler Roller
Каталожный номер:0041001002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Rubber Track
Каталожный номер:111030088
Комплект:2
Примечание:
