Рама задняя с комплектующими 0041702000

Рама задняя с комплектующими 0041702000

← Рама буровая 0041702000 Узел гусеничный с комплектующими 0041701000 →

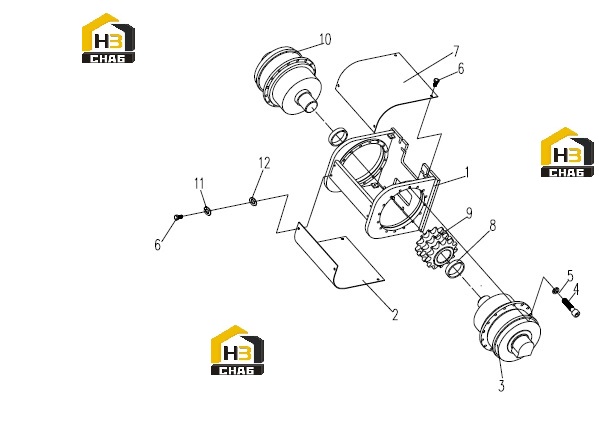

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rear Frame
Каталожный номер:0041702015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cover
Каталожный номер:0041702023
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Gear Box
Каталожный номер:101040233
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:104000357
Комплект:32
Примечание:M16x45 GB/T5783
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:104040004
Комплект:32
Примечание:16 GB/T93
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:104050091
Комплект:8
Примечание:M8x20 GB/T5783
0 ₽
шт
№ на схеме:7
Наименование:Cover
Каталожный номер:0041702024
Комплект:1
Примечание:
