Рама буровая 0041702000

← Корпус зажима 0041405000 Рама задняя с комплектующими 0041702000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

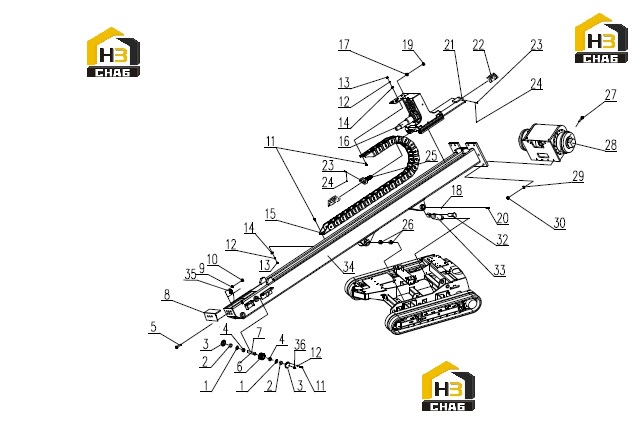

№ на схеме:1

Наименование:Plate

Каталожный номер:001702038

Комплект:2

Примечание:

№ на схеме:2

Наименование:Space

Каталожный номер:001702037

Комплект:2

Примечание:

№ на схеме:3

Наименование:Cover

Каталожный номер:001702036

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bearing

Каталожный номер:105010053

Комплект:2

Примечание:GB/T297

№ на схеме:5

Наименование:Screw

Каталожный номер:104020192

Комплект:6

Примечание:M20x30 GB/T70.1

№ на схеме:6

Наименование:Chain Wheel

Каталожный номер:0041702039

Комплект:1

Примечание:

№ на схеме:7

Наименование:Shaft

Каталожный номер:0041702040

Комплект:1

Примечание:

№ на схеме:8

Наименование:Protector

Каталожный номер:0041702109

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:104040006

Комплект:6

Примечание:20 GB/T93

№ на схеме:10

Наименование:Nut

Каталожный номер:104030018

Комплект:6

Примечание:M20 GB/T6170

№ на схеме:11

Наименование:Bolt

Каталожный номер:104000010

Комплект:25

Примечание:M8x25 GB/T5783

№ на схеме:12

Наименование:Washer

Каталожный номер:104040007

Комплект:25

Примечание:8 GB/T93

№ на схеме:13

Наименование:Nut

Каталожный номер:104030024

Комплект:8

Примечание:M20 GB/T6170

№ на схеме:14

Наименование:Washer

Каталожный номер:104040081

Комплект:8

Примечание:8 GB/T97.1

№ на схеме:15

Наименование:Hose Trac

Каталожный номер:103060020

Комплект:1

Примечание:

№ на схеме:16

Наименование:Box

Каталожный номер:0041704000

Комплект:1

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:104030231

Комплект:1

Примечание:M20 GB/T6171

№ на схеме:18

Наименование:Washer

Каталожный номер:104040008

Комплект:2

Примечание:10 GB/T93

№ на схеме:19

Наименование:Nut

Каталожный номер:104030230

Комплект:1

Примечание:M20 GB/T6173

№ на схеме:20

Наименование:Bolt

Каталожный номер:104000085

Комплект:2

Примечание:M10x25 GB/T5783

№ на схеме:21

Наименование:Slide

Каталожный номер:0041702050

Комплект:1

Примечание:

№ на схеме:22

Наименование:Chain

Каталожный номер:103060368

Комплект:13

Примечание:GB/T1243

№ на схеме:23

Наименование:Pin

Каталожный номер:0041702032

Комплект:2

Примечание:

№ на схеме:24

Наименование:Pin

Каталожный номер:104070193

Комплект:2

Примечание:4x18 GB/T91

№ на схеме:25

Наименование:Rod

Каталожный номер:0041702045

Комплект:1

Примечание:

№ на схеме:26

Наименование:Spring Bushing

Каталожный номер:105000024

Комплект:2

Примечание:SF-1 5050

№ на схеме:27

Наименование:Bolt

Каталожный номер:104000057

Комплект:9

Примечание:M16x60 GB/T5782

№ на схеме:28

Наименование:Rear Bracket

Каталожный номер:0041702014

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:104040004

Комплект:9

Примечание:16 GB/T93

№ на схеме:30

Наименование:Nut

Каталожный номер:104030087

Комплект:9

Примечание:M16 GB/T6170

№ на схеме:31

Наименование:Bracket

Каталожный номер:004140064

Комплект:1

Примечание:

№ на схеме:32

Наименование:Pin

Каталожный номер:004140066

Комплект:1

Примечание:

№ на схеме:33

Наименование:Cylinder

Каталожный номер:101000209

Комплект:1

Примечание:

№ на схеме:34

Наименование:Frame

Каталожный номер:0041702001

Комплект:1

Примечание:

№ на схеме:35

Наименование:Tube Clamp

Каталожный номер:101010487

Комплект:1

Примечание:

№ на схеме:36

Наименование:Nipple

Каталожный номер:0043302069

Комплект:1

Примечание:M8x1 JB/T7940.6
