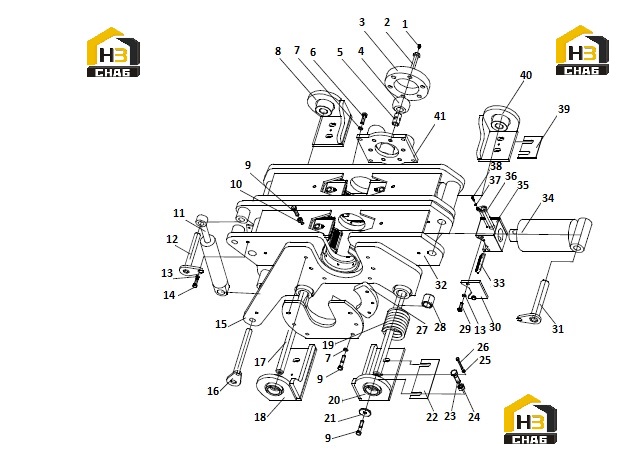

Корпус зажима 0041405000

Каталожный номер:0041305085

Комплект:6

Примечание:

№ на схеме:3

Наименование:Baffle

Каталожный номер:0041105032

Комплект:1

Примечание:

№ на схеме:4

Наименование:Idler Wheel

Каталожный номер:0041305083

Комплект:6

Примечание:

№ на схеме:5

Наименование:Pipe

Каталожный номер:0041305084

Комплект:6

Примечание:

№ на схеме:6

Каталожный номер:104000313

Комплект:4

Примечание:M12x40 GB/T5783

№ на схеме:7

Наименование:Washer

Каталожный номер:104040005

Комплект:4

Примечание:12 GB/T93

№ на схеме:8

Каталожный номер:0041005001

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:104000345

Комплект:10

Примечание:M12x60 GB/T5782

№ на схеме:10

Наименование:Nut

Каталожный номер:104030012

Комплект:4

Примечание:M12 GB/T6170

№ на схеме:11

Наименование:Cylinder

Каталожный номер:101000187

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:0041405015

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:104040008

Комплект:22

Примечание:10 GB/T93

№ на схеме:14

Каталожный номер:104000074

Комплект:6

Примечание:M10x35 GB/T5783

№ на схеме:15

Наименование:Clamp Body

Каталожный номер:0041405022

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:0041405029

Комплект:2

Примечание:

№ на схеме:17

Наименование:Shaft

Каталожный номер:0041405035

Комплект:2

Примечание:

№ на схеме:18

Каталожный номер:0041005006

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spring

Каталожный номер:110020012

Комплект:4

Примечание:YA12x85x105 GB/T2089

№ на схеме:20

Каталожный номер:0041005010

Комплект:1

Примечание:

№ на схеме:21

Наименование:Shim

Каталожный номер:004100140

Комплект:4

Примечание:

№ на схеме:22

Наименование:Shim

Каталожный номер:0041105017

Комплект:2

Примечание:

№ на схеме:23

Каталожный номер:104000380

Комплект:8

Примечание:M16x55 GB/T5782

№ на схеме:24

Наименование:Nut

Каталожный номер:104030087

Комплект:8

Примечание:M16 GB/T6170

№ на схеме:25

Наименование:Nut

Каталожный номер:104030065

Комплект:4

Примечание:M6 GB/T6170

№ на схеме:26

Каталожный номер:104000368

Комплект:4

Примечание:M6x60 GB/T5783

№ на схеме:27

Наименование:Plank

Каталожный номер:0041405034

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bushing

Каталожный номер:004100322

Комплект:4

Примечание:

№ на схеме:29

Каталожный номер:104000082

Комплект:16

Примечание:M10x30 GB/T5783

№ на схеме:30

Наименование:Baffle

Каталожный номер:0041405011

Комплект:8

Примечание:

№ на схеме:31

Каталожный номер:0041405012

Комплект:4

Примечание:

№ на схеме:32

Наименование:Clamp Body

Каталожный номер:0041405002

Комплект:1

Примечание:

№ на схеме:33

Наименование:Tooth

Каталожный номер:0041105031

Комплект:8

Примечание:

№ на схеме:34

Наименование:Cylinder

Каталожный номер:101000920

Комплект:4

Примечание:

№ на схеме:35

Наименование:Holding Block

Каталожный номер:0041405010

Комплект:4

Примечание:

№ на схеме:36

Каталожный номер:0041405018

Комплект:4

Примечание:

№ на схеме:37

Наименование:Washer

Каталожный номер:104040070

Комплект:4

Примечание:5 GB/T93

№ на схеме:38

Каталожный номер:0041405015

Комплект:4

Примечание:M5 GB/T70.1

№ на схеме:39

Наименование:Shim

Каталожный номер:0041105016

Комплект:2

Примечание:

№ на схеме:40
