Бак гидравлический 0041712013

Бак гидравлический 0041712013

← Клапаны предохранительный и электромагнитный 0041712000 Система двигателя 0041707000 →

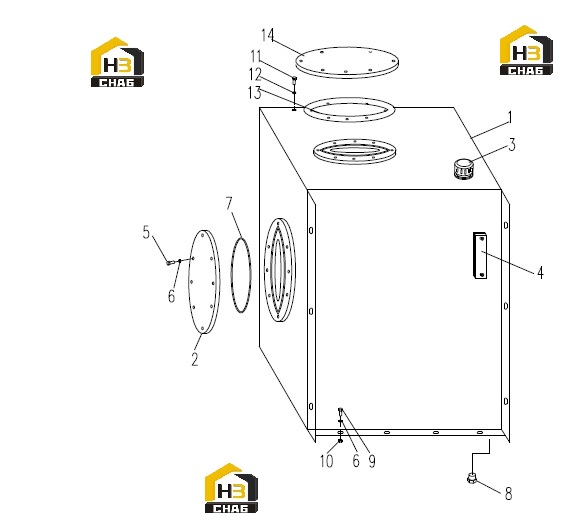

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Tank Body
Каталожный номер:0041712014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Plate
Каталожный номер:004100443
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Baeather Filter
Каталожный номер:101010033
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Level Gauge
Каталожный номер:101040038
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:104020086
Комплект:8
Примечание:M8x12 GB/T70.1
0 ₽
шт
№ на схеме:6
Наименование:Washer Spring
Каталожный номер:104040007
Комплект:16
Примечание:8 GB/T93
0 ₽
шт
№ на схеме:7
Наименование:O-Ring
Каталожный номер:101030083
Комплект:1
Примечание:200x5.3 GB/T3452.1
0 ₽
шт
№ на схеме:8
Наименование:Plug
Каталожный номер:101030097
Комплект:1
Примечание:DTM33x2ED
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:104000086
Комплект:8
Примечание:M8x30 GB/T5783
0 ₽
шт
№ на схеме:10
Наименование:Nut
Каталожный номер:104030024
Комплект:8
Примечание:M8 GB/T6170
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:104020434
Комплект:6
Примечание:M4x12 GB/T70.1
0 ₽
шт
№ на схеме:12
Наименование:Washer Spring
Каталожный номер:104040093
Комплект:6
Примечание:4 GB/T93
0 ₽
шт
№ на схеме:13
Наименование:Rubber Casing
Каталожный номер:0042012027
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Plate
Каталожный номер:0042012026
Комплект:1
Примечание:
