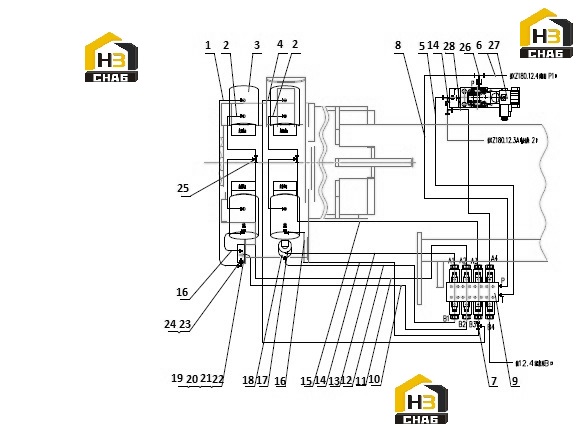

Клапаны предохранительный и электромагнитный 0041712000

← Цилиндр анкерный 0041712000 Бак гидравлический 0041712013 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose Assembly

Каталожный номер:101027355

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose Assembly

Каталожный номер:101027356

Комплект:4

Примечание:

№ на схеме:3

Наименование:Cylinder

Каталожный номер:101000920

Комплект:4

Примечание:

№ на схеме:4

Наименование:Hose Assembly

Каталожный номер:101027566

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose Assembly

Каталожный номер:101024154

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose Assembly

Каталожный номер:101020833

Комплект:1

Примечание:

№ на схеме:7

Наименование:Three Way Joint

Каталожный номер:101020202

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose Assembly

Каталожный номер:101024183

Комплект:1

Примечание:

№ на схеме:9

Наименование:Electromagnetic Valve

Каталожный номер:101001405

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose Assembly

Каталожный номер:101027357

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose Assembly

Каталожный номер:101027560

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose Assembly

Каталожный номер:101027358

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose Assembly

Каталожный номер:101027359

Комплект:1

Примечание:

№ на схеме:14

Наименование:Three Way Joint

Каталожный номер:101020559

Комплект:2

Примечание:

№ на схеме:15

Наименование:Hose Assembly

Каталожный номер:101027360

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose Assembly

Каталожный номер:101027561

Комплект:2

Примечание:

№ на схеме:17

Наименование:Straight Joint

Каталожный номер:101025790

Комплект:2

Примечание:

№ на схеме:18

Наименование:Cylinder

Каталожный номер:101000224

Комплект:1

Примечание:

№ на схеме:19

Наименование:Valve

Каталожный номер:101000216

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:104000431

Комплект:2

Примечание:M6x45 GB/T5783

№ на схеме:21

Наименование:Nut

Каталожный номер:104030065

Комплект:2

Примечание:M6 GB/T6170

№ на схеме:22

Наименование:Washer

Каталожный номер:104040009

Комплект:2

Примечание:6 GB/T93

№ на схеме:23

Наименование:Joint

Каталожный номер:101023455

Комплект:3

Примечание:

№ на схеме:24

Наименование:Angle Joint

Каталожный номер:101020525

Комплект:6

Примечание:

№ на схеме:25

Наименование:Three Joint

Каталожный номер:101020436

Комплект:2

Примечание:

№ на схеме:26

Наименование:Three Way Joint

Каталожный номер:101020438

Комплект:1

Примечание:

№ на схеме:27

Наименование:Relief Alve

Каталожный номер:101001396

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose Assembly

Каталожный номер:101020833

Комплект:1

Примечание:

№ на схеме:29

Наименование:Three Way Joint

Каталожный номер:101020202

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose Assembly

Каталожный номер:101024209

Комплект:1

Примечание:
