Система двигателя 0041707000

Система двигателя 0041707000

← Бак гидравлический 0041712013 Регулятор дроссельной заслонки 0041707011 →

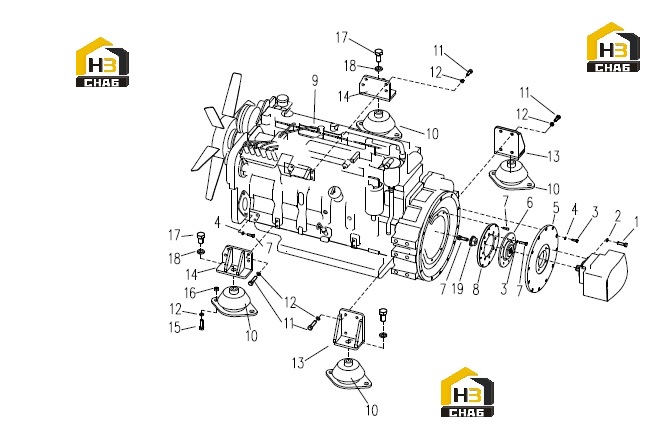

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Blot
Каталожный номер:104000225
Комплект:4
Примечание:M14x40 GB/T5783
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:104050013
Комплект:4
Примечание:14 GB/T93
0 ₽
шт
№ на схеме:3
Наименование:Blot
Каталожный номер:104000442
Комплект:12
Примечание:M10x30 GB/T5783
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:104040008
Комплект:30
Примечание:10 GB/T93
0 ₽
шт
№ на схеме:5
Наименование:Connect Mount
Каталожный номер:004140093
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Drive Coupling
Каталожный номер:103040031
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Blot
Каталожный номер:104000496
Комплект:17
Примечание:M10x35 GB/T5783
0 ₽
шт
№ на схеме:8
Наименование:Fly Wheel Housing
Каталожный номер:0041707010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Engine
Каталожный номер:100000199
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Shock Mount
Каталожный номер:111020098
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Blot
Каталожный номер:104000078
Комплект:8
Примечание:M12x35 GB/T5783
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:104030012
Комплект:8
Примечание:12 GB/T93
0 ₽
шт
№ на схеме:13
Наименование:Mount
Каталожный номер:0041707015
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Suspension
Каталожный номер:-
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Blot
Каталожный номер:104000313
Комплект:8
Примечание:M12x40 GB/T5783
0 ₽
шт
№ на схеме:16
Наименование:Nut
Каталожный номер:104030012
Комплект:8
Примечание:M12 GB/T6170
0 ₽
шт
№ на схеме:17
Наименование:Blot
Каталожный номер:104000362
Комплект:4
Примечание:M16x40 GB/T5783
0 ₽
шт
№ на схеме:18
Наименование:Washer Spring
Каталожный номер:104040004
Комплект:4
Примечание:16 GB/T93
0 ₽
шт
№ на схеме:19
Наименование:Limit Block
Каталожный номер:0041707026
Комплект:1
Примечание:GB/T5783
