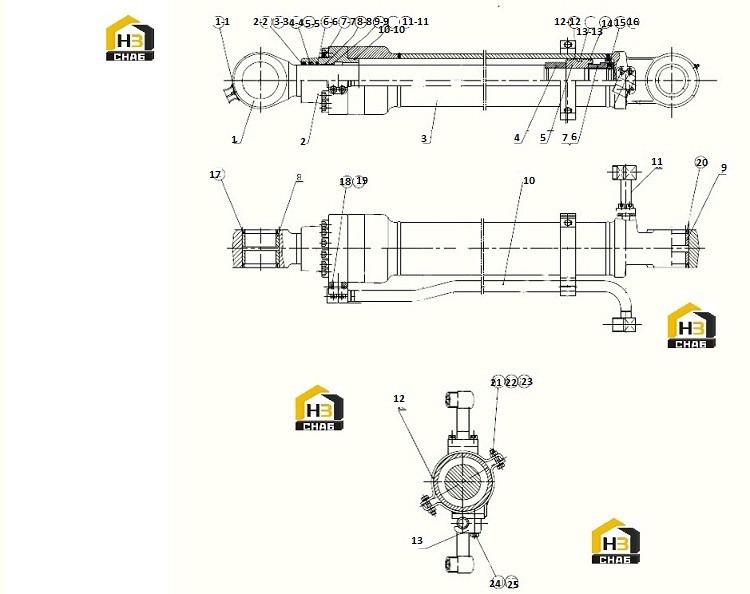

Цилиндр ковша

← Цилиндр в сборе Гидромолот →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1-1

Наименование:Oiler

Каталожный номер:860121038

Комплект:2

Примечание:M10×1

№ на схеме:1

Наименование:Bar

Каталожный номер:860121025

Комплект:1

Примечание:

№ на схеме:2-2

Наименование:Ring,Back-Up

Каталожный номер:860121039

Комплект:1

Примечание:d80/φ99×2

№ на схеме:2

Наименование:Cover

Каталожный номер:860121026

Комплект:1

Примечание:

№ на схеме:3-3

Наименование:Dust Seal

Каталожный номер:860121040

Комплект:1

Примечание:φ80×φ94×8/11

№ на схеме:3

Наименование:Cylinder

Каталожный номер:860121027

Комплект:1

Примечание:

№ на схеме:4-4

Наименование:Seal-Ring

Каталожный номер:860121041

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cushion

Каталожный номер:860121028

Комплект:1

Примечание:d80

№ на схеме:5

Наименование:Piston

Каталожный номер:860121029

Комплект:1

Примечание:

№ на схеме:5-5

Наименование:Ring,Back-Up

Каталожный номер:860121042

Комплект:1

Примечание:

№ на схеме:6-6

Наименование:Cushion

Каталожный номер:860121043

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:860121030

Комплект:1

Примечание:M64×3

№ на схеме:7-7

Наименование:Screw

Каталожный номер:860121044

Комплект:12

Примечание:M16×75

№ на схеме:7

Наименование:gasket

Каталожный номер:860121031

Комплект:1

Примечание:

№ на схеме:8-8

Наименование:Bushing

Каталожный номер:860121045

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bushing

Каталожный номер:860121032

Комплект:1

Примечание:

№ на схеме:9-9

Наименование:Ring,Back-Up

Каталожный номер:860121046

Комплект:1

Примечание:d80/Φ91×3.5

№ на схеме:9

Наименование:Bushing

Каталожный номер:860121033

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe

Каталожный номер:860121034

Комплект:1

Примечание:A

№ на схеме:10-10

Наименование:O-Ring

Каталожный номер:860121047

Комплект:1

Примечание:

№ на схеме:11-11

Наименование:Ring,Back-Up

Каталожный номер:860121048

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe

Каталожный номер:860121035

Комплект:1

Примечание:B

№ на схеме:12-12

Наименование:Guide Sleeve

Каталожный номер:860121049

Комплект:2

Примечание:

№ на схеме:12

Наименование:Clip

Каталожный номер:860121036

Комплект:1

Примечание:

№ на схеме:13-13

Наименование:Seal-Ring

Каталожный номер:860121050

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pressing Plate

Каталожный номер:860121037

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seal

Каталожный номер:860121051

Комплект:2

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:860121052

Комплект:1

Примечание:M12×12

№ на схеме:16

Наименование:Steel Ball

Каталожный номер:860121053

Комплект:1

Примечание:Φ8

№ на схеме:17

Наименование:Dust Seal

Каталожный номер:860121054

Комплект:2

Примечание:

№ на схеме:18

Наименование:O-Ring

Каталожный номер:860121055

Комплект:2

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:860121056

Комплект:8

Примечание:M10×35

№ на схеме:20

Наименование:Dust Seal

Каталожный номер:860121057

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:860121058

Комплект:2

Примечание:M10×40

№ на схеме:22

Наименование:Nut

Каталожный номер:860121059

Комплект:2

Примечание:M10

№ на схеме:23

Наименование:Spring Washer

Каталожный номер:860121060

Комплект:2

Примечание:Φ10

№ на схеме:24

Наименование:Bolt

Каталожный номер:860121061

Комплект:1

Примечание:M10×50

№ на схеме:25

Наименование:Spring Washer

Каталожный номер:860121062

Комплект:1

Примечание:Φ10
