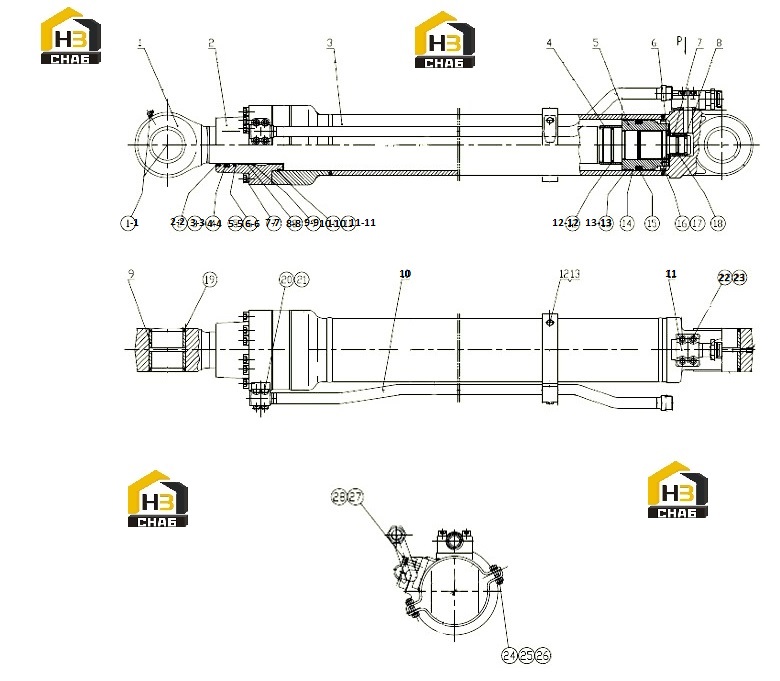

Цилиндр в сборе

← Цилиндр стрелы правый Цилиндр ковша →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1-1

Наименование:Oiler

Каталожный номер:860120997

Комплект:1

Примечание:90°M10×1

№ на схеме:1

Наименование:Bar

Каталожный номер:860120984

Комплект:1

Примечание:

№ на схеме:2-2

Наименование:Ring, Back-Up

Каталожный номер:860120998

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:860120985

Комплект:1

Примечание:

№ на схеме:3-3

Наименование:Dust Seal

Каталожный номер:860120999

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder

Каталожный номер:860120986

Комплект:1

Примечание:

№ на схеме:4-4

Наименование:Seal-Ring

Каталожный номер:860121000

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cushion

Каталожный номер:860120987

Комплект:1

Примечание:d=95

№ на схеме:5-5

Наименование:Ring,Back-Up

Каталожный номер:860121001

Комплект:1

Примечание:

№ на схеме:5

Наименование:Piston

Каталожный номер:860120988

Комплект:1

Примечание:M75×309

№ на схеме:6-6

Наименование:Cushion

Каталожный номер:860121002

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clip

Каталожный номер:860120989

Комплект:1

Примечание:Ф70×6.1

№ на схеме:7-7

Наименование:Screw

Каталожный номер:860121003

Комплект:12

Примечание:M18×90

№ на схеме:7

Наименование:Cushion

Каталожный номер:860120990

Комплект:1

Примечание:Ф60×47

№ на схеме:8-8

Наименование:Bushing

Каталожный номер:860121004

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring,Back-Up

Каталожный номер:860120991

Комплект:1

Примечание:Ф54×5.6

№ на схеме:9-9

Наименование:Ring, Back-Up

Каталожный номер:860121005

Комплект:1

Примечание:Ф95×3

№ на схеме:9

Наименование:Bushing

Каталожный номер:860120992

Комплект:4

Примечание:

№ на схеме:10-10

Наименование:O-Ring

Каталожный номер:860121006

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe

Каталожный номер:860120993

Комплект:1

Примечание:

№ на схеме:11-11

Наименование:Ring, Back-Up

Каталожный номер:860121007

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe

Каталожный номер:860120994

Комплект:2

Примечание:

№ на схеме:12-12

Наименование:Cushion

Каталожный номер:860121008

Комплект:1

Примечание:d95/Ф91

№ на схеме:12

Наименование:Clip

Каталожный номер:860120995

Комплект:1

Примечание:

№ на схеме:13-13

Наименование:Seal

Каталожный номер:860121009

Комплект:2

Примечание:

№ на схеме:13

Наименование:Pressing Plate

Каталожный номер:860120996

Комплект:1

Примечание:

№ на схеме:14

Наименование:Guide Sleeve

Каталожный номер:860121010

Комплект:2

Примечание:

№ на схеме:15

Наименование:Seal-Ring

Каталожный номер:860121011

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:860121012

Комплект:1

Примечание:M14×14

№ на схеме:17

Наименование:Steel Ball

Каталожный номер:860121013

Комплект:1

Примечание:Ф8

№ на схеме:18

Наименование:Cushion

Каталожный номер:860121014

Комплект:1

Примечание:Ф47

№ на схеме:19

Наименование:Dust Seal

Каталожный номер:860121015

Комплект:4

Примечание:

№ на схеме:20

Наименование:O-Ring

Каталожный номер:860121016

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:860121017

Комплект:4

Примечание:M10×35

№ на схеме:22

Наименование:O-Ring

Каталожный номер:860121018

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:860121019

Комплект:4

Примечание:M12×40

№ на схеме:24

Наименование:Bolt

Каталожный номер:860121020

Комплект:2

Примечание:M10×40

№ на схеме:25

Наименование:Nut

Каталожный номер:860121021

Комплект:2

Примечание:M10

№ на схеме:26

Наименование:Spring Washer

Каталожный номер:860121022

Комплект:2

Примечание:Ф10

№ на схеме:27

Наименование:Bolt

Каталожный номер:860121023

Комплект:1

Примечание:M10×50

№ на схеме:28

Наименование:Spring Washer

Каталожный номер:860121024

Комплект:1

Примечание:Ф10
