Гидромолот

← Цилиндр ковша Узел стрелы ковша →

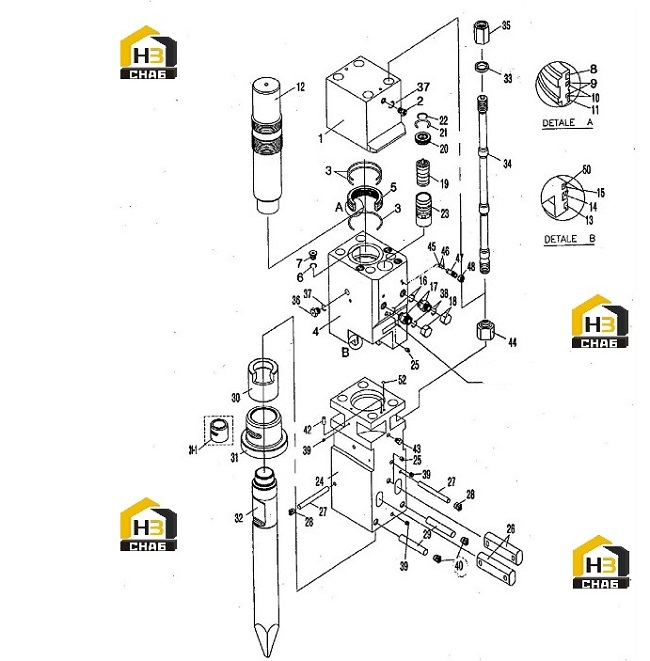

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Sealed steel ring

Каталожный номер:860120147

Комплект:-

Примечание:L01109

№ на схеме:-

Наименование:Complete set of sealing ring

Каталожный номер:860120146

Комплект:-

Примечание:L01010

№ на схеме:1

Наименование:Back head

Каталожный номер:860120117

Комплект:1

Примечание:

№ на схеме:2

Наименование:Charging v/v assy

Каталожный номер:860120118

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-Ring

Каталожный номер:860121063

Комплект:3

Примечание:

№ на схеме:4

Наименование:Cylinder

Каталожный номер:860120119

Комплект:1

Примечание:

№ на схеме:5

Наименование:Seal retainer

Каталожный номер:860121064

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-Ring

Каталожный номер:860121065

Комплект:3

Примечание:

№ на схеме:7

Наименование:Socket Plug

Каталожный номер:860120120

Комплект:3

Примечание:

№ на схеме:8

Наименование:Gas seal

Каталожный номер:860121066

Комплект:1

Примечание:

№ на схеме:9

Наименование:Step Seal

Каталожный номер:860121067

Комплект:2

Примечание:

№ на схеме:10

Наименование:O-Ring

Каталожный номер:860121068

Комплект:2

Примечание:

№ на схеме:11

Наименование:Buffer Seal

Каталожный номер:860121069

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pistion

Каталожный номер:860120121

Комплект:1

Примечание:

№ на схеме:13

Наименование:Dust Seal

Каталожный номер:860121070

Комплект:1

Примечание:

№ на схеме:14

Наименование:U-Packing

Каталожный номер:860121071

Комплект:1

Примечание:

№ на схеме:15

Наименование:Buffer-Seal

Каталожный номер:860121072

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-Ring

Каталожный номер:860121073

Комплект:2

Примечание:

№ на схеме:17

Наименование:Adapter

Каталожный номер:860120122

Комплект:2

Примечание:

№ на схеме:18

Наименование:Union Cap

Каталожный номер:860120123

Комплект:2

Примечание:

№ на схеме:19

Наименование:Va lv e

Каталожный номер:860120124

Комплект:1

Примечание:

№ на схеме:20

Наименование:Valve Plug

Каталожный номер:860120125

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-Ring

Каталожный номер:860121074

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-Ring

Каталожный номер:860121075

Комплект:1

Примечание:

№ на схеме:23

Наименование:Valve Sleeve

Каталожный номер:860120126

Комплект:1

Примечание:

№ на схеме:24

Наименование:Front Head

Каталожный номер:860120127

Комплект:1

Примечание:

№ на схеме:25

Наименование:Grease Nipple

Каталожный номер:860120128

Комплект:2

Примечание:

№ на схеме:26

Наименование:Rod Pin

Каталожный номер:860120129

Комплект:2

Примечание:

№ на схеме:27

Наименование:Stop Pin

Каталожный номер:860120130

Комплект:2

Примечание:

№ на схеме:28

Наименование:Rubber Plug

Каталожный номер:860120131

Комплект:2

Примечание:

№ на схеме:29

Наименование:Front Head Pin

Каталожный номер:860120132

Комплект:2

Примечание:

№ на схеме:30

Наименование:Ring Bush

Каталожный номер:860120133

Комплект:1

Примечание:

№ на схеме:31

Наименование:Front Cover

Каталожный номер:860120134

Комплект:1

Примечание:

№ на схеме:32

Наименование:Rod (miol poin)

Каталожный номер:860120135

Комплект:1

Примечание:

№ на схеме:33

Наименование:T/B Washer

Каталожный номер:860120136

Комплект:4

Примечание:

№ на схеме:34

Наименование:Through Bolt

Каталожный номер:860120137

Комплект:4

Примечание:

№ на схеме:35

Наименование:T/B Hex Nut

Каталожный номер:860120138

Комплект:4

Примечание:

№ на схеме:36

Наименование:Air Check Valve

Каталожный номер:860120139

Комплект:1

Примечание:

№ на схеме:37

Наименование:O-Ring

Каталожный номер:860121076

Комплект:2

Примечание:

№ на схеме:38

Наименование:O-Ring

Каталожный номер:860121077

Комплект:2

Примечание:

№ на схеме:39

Наименование:Hollow Hex Plug

Каталожный номер:860120140

Комплект:3

Примечание:

№ на схеме:40

Наименование:Rubber Plug

Каталожный номер:860120141

Комплект:2

Примечание:

№ на схеме:42

Наименование:Knock Pin

Каталожный номер:860121078

Комплект:1

Примечание:

№ на схеме:43

Наименование:Hex Head Plug

Каталожный номер:860121079

Комплект:1

Примечание:

№ на схеме:44

Наименование:T/B Round Nut

Каталожный номер:860120142

Комплект:4

Примечание:

№ на схеме:45

Наименование:O-Ring

Каталожный номер:860121080

Комплект:1

Примечание:

№ на схеме:46

Наименование:Back Up Pin

Каталожный номер:860120143

Комплект:1

Примечание:

№ на схеме:47

Наименование:Valve Adjuster

Каталожный номер:860120144

Комплект:1

Примечание:

№ на схеме:48

Наименование:Nut

Каталожный номер:860120145

Комплект:1

Примечание:

№ на схеме:52

Наименование:O-Ring

Каталожный номер:860121081

Комплект:1

Примечание:
