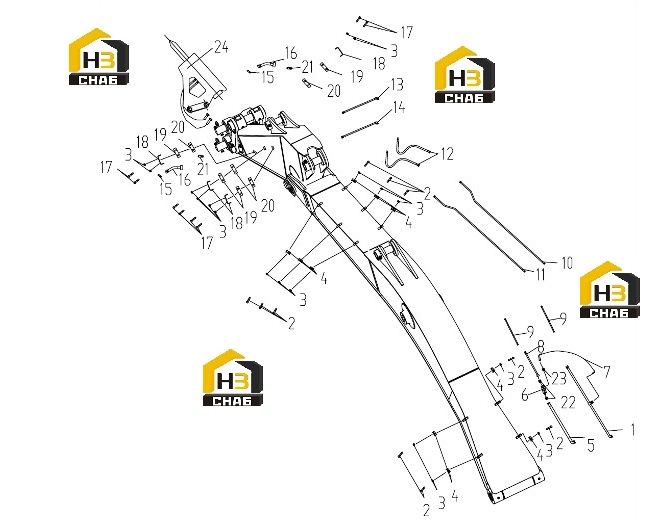

Узел стрелы ковша

← Гидромолот Табличка с комплектующими →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe

Каталожный номер:310802001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp

Каталожный номер:310802006

Комплект:10

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:805005147

Комплект:10

Примечание:M12×65

№ на схеме:4

Наименование:Washer

Каталожный номер:805300018

Комплект:18

Примечание:12

№ на схеме:5

Наименование:Pipe

Каталожный номер:310802007

Комплект:1

Примечание:

№ на схеме:6

Наименование:Overflow Valve

Каталожный номер:803007371

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose Assembly

Каталожный номер:803180214

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pipe

Каталожный номер:310802009

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose Assembly

Каталожный номер:803180215

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pipe

Каталожный номер:310802011

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe

Каталожный номер:310802013

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose Assembly

Каталожный номер:803180216

Комплект:2

Примечание:

№ на схеме:13

Наименование:Pipe

Каталожный номер:310802015

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pipe

Каталожный номер:310802017

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plug

Каталожный номер:803180251

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pipe

Каталожный номер:310802019

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:805000489

Комплект:8

Примечание:M12×75

№ на схеме:18

Наименование:Plate, Set

Каталожный номер:310802022

Комплект:4

Примечание:

№ на схеме:19

Наименование:Clamp

Каталожный номер:310802023

Комплект:4

Примечание:

№ на схеме:20

Наименование:Clamp

Каталожный номер:310802024

Комплект:4

Примечание:

№ на схеме:21

Наименование:Valve

Каталожный номер:803173348

Комплект:2

Примечание:

№ на схеме:22

Наименование:Adapter

Каталожный номер:803103318

Комплект:2

Примечание:

№ на схеме:23

Наименование:Adapter

Каталожный номер:803163719

Комплект:1

Примечание:

№ на схеме:24

Наименование:Breaker

Каталожный номер:803007111

Комплект:1

Примечание:
