Трубопроводы для смазки 310800541

Трубопроводы для смазки 310800541

← Комплектующие ковша 310800231 Трубопроводы для смазки 310800443 →

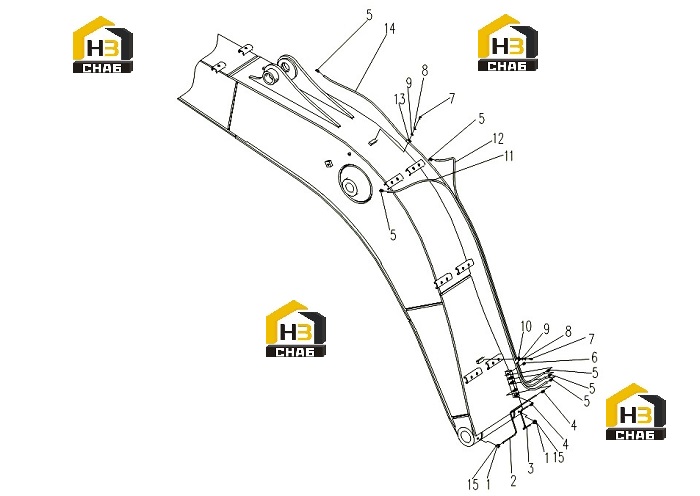

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Adapter
Каталожный номер:801102860
Комплект:2
Примечание:JDT
0 ₽
шт
№ на схеме:2
Наименование:Pipe
Каталожный номер:310800543
Комплект:1
Примечание:Ⅱ
0 ₽
шт
№ на схеме:3
Наименование:Pipe
Каталожный номер:310800542
Комплект:1
Примечание:Ⅰ
0 ₽
шт
№ на схеме:4
Наименование:Adapter
Каталожный номер:801102852
Комплект:2
Примечание:J AT
0 ₽
шт
№ на схеме:5
Наименование:Adapter
Каталожный номер:801102857
Комплект:6
Примечание:J AT
0 ₽
шт
№ на схеме:6
Наименование:Nipple
Каталожный номер:801102863
Комплект:5
Примечание:R1/8
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:805000033
Комплект:5
Примечание:M8×16
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:805300069
Комплект:5
Примечание:8
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:805300010
Комплект:5
Примечание:8
0 ₽
шт
№ на схеме:10
Наименование:Clamp
Каталожный номер:310600621
Комплект:4
Примечание:Ⅰ
0 ₽
шт
№ на схеме:11
Наименование:Hose Assembly
Каталожный номер:800902664
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose Assembly
Каталожный номер:800902663
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Clamp
Каталожный номер:310600622
Комплект:1
Примечание:Ⅱ
0 ₽
шт
№ на схеме:14
Наименование:Hose Assembly
Каталожный номер:800902659
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:805302503
Комплект:2
Примечание:10
