Комплектующие ковша 310800231

Комплектующие ковша 310800231

← Узел ковшовой штанги 310800110 Трубопроводы для смазки 310800541 →

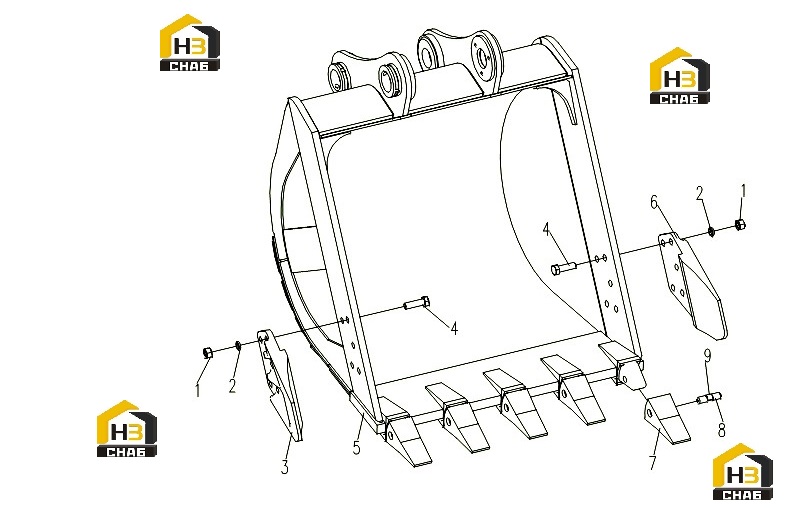

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Nut
Каталожный номер:805203157
Комплект:10
Примечание:M24（10）
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:805302764
Комплект:10
Примечание:24
0 ₽
шт
№ на схеме:3
Наименование:Left Side Cutter
Каталожный номер:819908881
Комплект:1
Примечание:DH220L
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:805000258
Комплект:10
Примечание:M24×90 （10.9）
0 ₽
шт
№ на схеме:5
Наименование:Bucket Body
Каталожный номер:310800232
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Right Side Cutter
Каталожный номер:819908880
Комплект:1
Примечание:DH220R
0 ₽
шт
№ на схеме:7
Наименование:Tooth
Каталожный номер:819908740
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pin
Каталожный номер:819908741
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Snap Link
Каталожный номер:819908742
Комплект:5
Примечание:
