Трубопроводы для смазки 310800443

Трубопроводы для смазки 310800443

← Трубопроводы для смазки 310800541 Цилиндр стрелы левый →

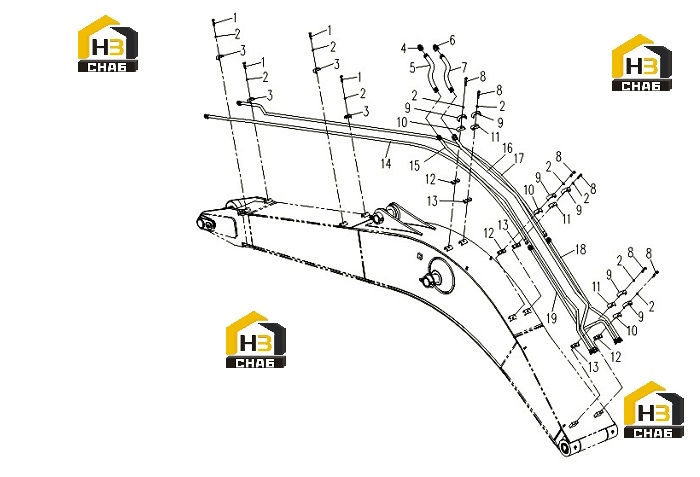

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:805000090
Комплект:4
Примечание:M12×55
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:805300018
Комплект:10
Примечание:12
0 ₽
шт
№ на схеме:3
Наименование:Clamp
Каталожный номер:310600520
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Adapter
Каталожный номер:803172166
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose Assembly
Каталожный номер:803172144
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Adapter
Каталожный номер:803172167
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose Assembly
Каталожный номер:803172146
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:805000489
Комплект:6
Примечание:M12×75
0 ₽
шт
№ на схеме:9
Наименование:Plate
Каталожный номер:310600522
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clamp
Каталожный номер:310600523
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Clamp
Каталожный номер:310600526
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Clamp
Каталожный номер:310600524
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Clamp
Каталожный номер:310600527
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Pipe
Каталожный номер:310800449
Комплект:1
Примечание:Ⅵ
0 ₽
шт
№ на схеме:15
Наименование:Pipe
Каталожный номер:310800447
Комплект:1
Примечание:Ⅳ
0 ₽
шт
№ на схеме:16
Наименование:Pipe
Каталожный номер:310800446
Комплект:1
Примечание:Ⅲ
0 ₽
шт
№ на схеме:17
Наименование:Pipe
Каталожный номер:310800448
Комплект:1
Примечание:Ⅴ
0 ₽
шт
№ на схеме:18
Наименование:Pipe
Каталожный номер:310800444
Комплект:1
Примечание:Ⅰ
0 ₽
шт
№ на схеме:19
Наименование:Pipe
Каталожный номер:310800445
Комплект:1
Примечание:Ⅱ
