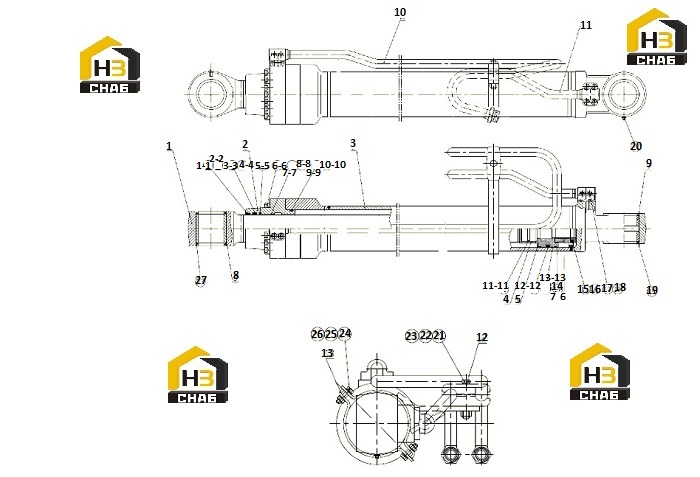

Цилиндр стрелы левый

← Трубопроводы для смазки 310800443 Цилиндр стрелы правый →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1-1

Наименование:Dust Seal

Каталожный номер:860120917

Комплект:1

Примечание:

№ на схеме:1

Наименование:Bar

Каталожный номер:860120904

Комплект:1

Примечание:

№ на схеме:2-2

Наименование:Ring,Back-Up

Каталожный номер:860120918

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:860120905

Комплект:1

Примечание:

№ на схеме:3-3

Наименование:Seal-Ring

Каталожный номер:860120919

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder

Каталожный номер:860120906

Комплект:1

Примечание:

№ на схеме:4-4

Наименование:Ring,Back-Up

Каталожный номер:860120920

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cushion

Каталожный номер:860120907

Комплект:1

Примечание:d=85

№ на схеме:5-5

Наименование:Cushion

Каталожный номер:860120921

Комплект:1

Примечание:

№ на схеме:5

Наименование:Piston

Каталожный номер:860120908

Комплект:1

Примечание:

№ на схеме:6-6

Наименование:Screw

Каталожный номер:860120922

Комплект:12

Примечание:M16×75

№ на схеме:6

Наименование:Nut

Каталожный номер:860120909

Комплект:1

Примечание:M62×3

№ на схеме:7-7

Наименование:Bushing

Каталожный номер:860120923

Комплект:1

Примечание:

№ на схеме:7

Наименование:gasket

Каталожный номер:860120910

Комплект:1

Примечание:

№ на схеме:8-8

Наименование:Ring,Back-Up

Каталожный номер:860120924

Комплект:1

Примечание:Ф85×3

№ на схеме:8

Наименование:Bushing

Каталожный номер:860120911

Комплект:2

Примечание:

№ на схеме:9-9

Наименование:O-Ring

Каталожный номер:860120925

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bushing

Каталожный номер:860120912

Комплект:1

Примечание:

№ на схеме:10-10

Наименование:O-Back-Up Ring

Каталожный номер:860120926

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe

Каталожный номер:860120913

Комплект:1

Примечание:A

№ на схеме:11-11

Наименование:Cushion

Каталожный номер:860120927

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe

Каталожный номер:860120914

Комплект:1

Примечание:B

№ на схеме:12-12

Наименование:Seal-Ring

Каталожный номер:860120928

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pressing Plate

Каталожный номер:860120915

Комплект:1

Примечание:YB-01

№ на схеме:13-13

Наименование:Guide Sleeve

Каталожный номер:860120929

Комплект:2

Примечание:

№ на схеме:13

Наименование:Clip

Каталожный номер:860120916

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seal

Каталожный номер:860120930

Комплект:2

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:860120931

Комплект:1

Примечание:M12×12

№ на схеме:16

Наименование:Steel Ball

Каталожный номер:860120932

Комплект:1

Примечание:Ф8

№ на схеме:17

Наименование:Screw

Каталожный номер:860120933

Комплект:8

Примечание:M10×35

№ на схеме:18

Наименование:O-Ring

Каталожный номер:860120934

Комплект:2

Примечание:

№ на схеме:19

Наименование:Dust Seal

Каталожный номер:860120935

Комплект:2

Примечание:

№ на схеме:20

Наименование:Oiler

Каталожный номер:860120936

Комплект:2

Примечание:M10×1

№ на схеме:21

Наименование:Bolt

Каталожный номер:860120937

Комплект:1

Примечание:M14×80

№ на схеме:22

Наименование:Nut

Каталожный номер:860120938

Комплект:1

Примечание:M14

№ на схеме:23

Наименование:Spring Washer

Каталожный номер:860120939

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:860120940

Комплект:2

Примечание:M10×30

№ на схеме:25

Наименование:Nut

Каталожный номер:860120941

Комплект:2

Примечание:M10

№ на схеме:26

Наименование:Spring Washer

Каталожный номер:860120942

Комплект:2

Примечание:Ф10

№ на схеме:27

Наименование:Dust Seal

Каталожный номер:860120943

Комплект:2

Примечание:
