Платформа поворотная в сборе (часть2)

Платформа поворотная в сборе (часть2)

← Платформа поворотная в сборе (часть1) Устройство поворотное →

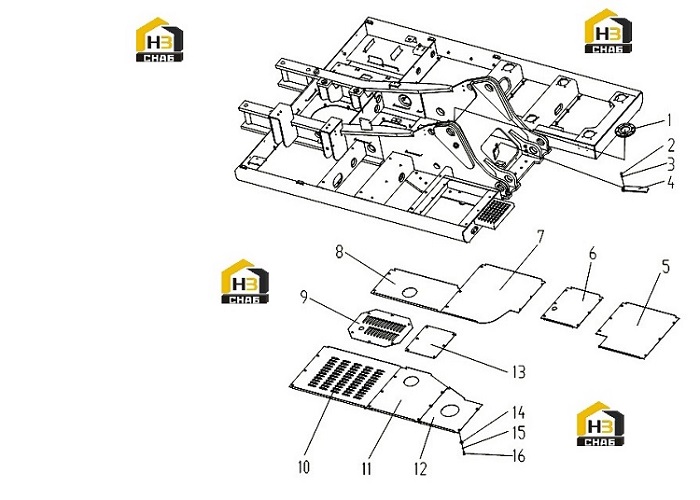

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cover
Каталожный номер:310600402
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:805000716
Комплект:2
Примечание:M12×30
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:805300018
Комплект:2
Примечание:12
0 ₽
шт
№ на схеме:4
Наименование:Stopper
Каталожный номер:310600401
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Cover
Каталожный номер:310800116
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Cover
Каталожный номер:310800117
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Cover
Каталожный номер:310800118
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Cover
Каталожный номер:310800379
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Cover
Каталожный номер:310800372
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Cover
Каталожный номер:310800378
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cover
Каталожный номер:310800377
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Cover
Каталожный номер:310800376
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Cover
Каталожный номер:310600404
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:805300102
Комплект:43
Примечание:10
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:805300014
Комплект:43
Примечание:10
0 ₽
шт
№ на схеме:16
Наименование:Bolt
Каталожный номер:805000043
Комплект:43
Примечание:M10×30
