Платформа поворотная в сборе (часть1)

Платформа поворотная в сборе (часть1)

← Табличка с комплектующими Платформа поворотная в сборе (часть2) →

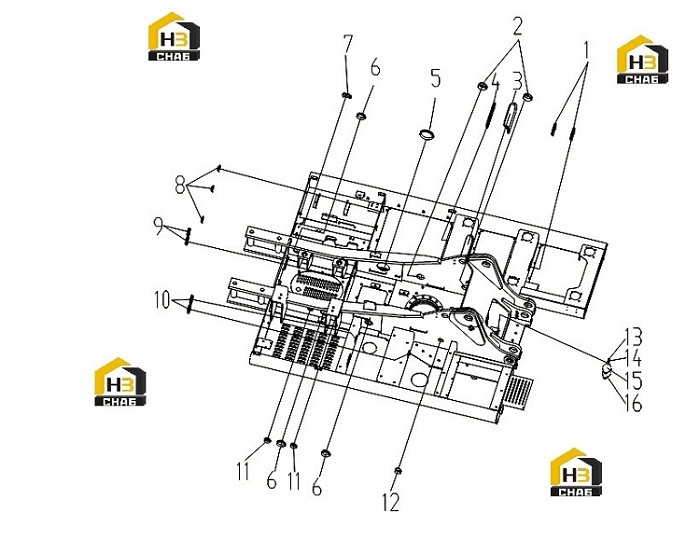

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rubber
Каталожный номер:801905432
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rubber
Каталожный номер:310600419
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Rubber
Каталожный номер:801906593
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Rubber
Каталожный номер:801905459
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Rubber
Каталожный номер:801907787
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Rubber
Каталожный номер:310800375
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Rubber
Каталожный номер:310600420
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Rubber
Каталожный номер:310800374
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Rubber
Каталожный номер:310600419
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Rubber
Каталожный номер:310600630
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Rubber
Каталожный номер:310800373
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Rubber
Каталожный номер:310600416
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:805000714
Комплект:2
Примечание:M10×20
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:805300014
Комплект:2
Примечание:10
0 ₽
шт
№ на схеме:15
Наименование:Cover
Каталожный номер:310600414
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Rubber
Каталожный номер:310600415
Комплект:1
Примечание:
