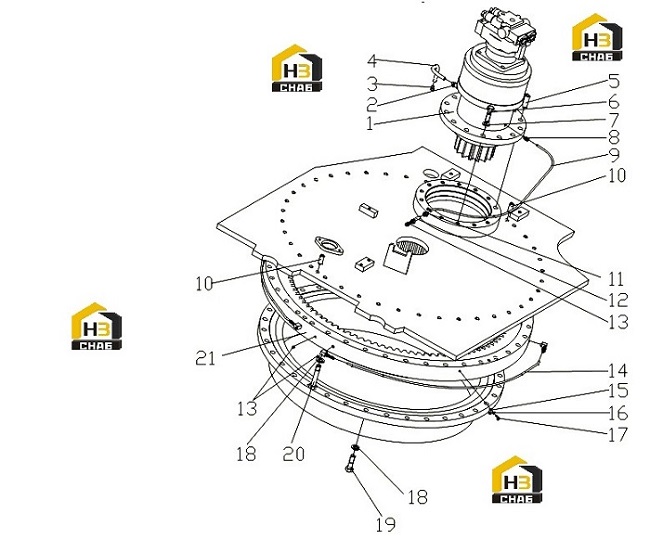

Устройство поворотное

← Платформа поворотная в сборе (часть2) Опора противовеса 310800172 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Swing Device

Каталожный номер:803007146

Комплект:1

Примечание:

№ на схеме:2

Наименование:Joint

Каталожный номер:803172307

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plug

Каталожный номер:803164887

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:803172208

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pin

Каталожный номер:310600425

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:805001958

Комплект:13

Примечание:M20×70

№ на схеме:7

Наименование:Washer

Каталожный номер:805300112

Комплект:13

Примечание:20

№ на схеме:8

Наименование:Joint

Каталожный номер:803172177

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:312000430

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pin

Каталожный номер:310800121

Комплект:2

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:805200262

Комплект:1

Примечание:M14×1.5

№ на схеме:12

Наименование:Joint

Каталожный номер:803177315

Комплект:1

Примечание:

№ на схеме:13

Наименование:Grease cup

Каталожный номер:801102863

Комплект:4

Примечание:R1/8

№ на схеме:14

Наименование:Hose assembly

Каталожный номер:819908931

Комплект:2

Примечание:

№ на схеме:15

Наименование:Hose Clip

Каталожный номер:800104454

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:805300010

Комплект:2

Примечание:8

№ на схеме:17

Наименование:Bolt

Каталожный номер:805000018

Комплект:2

Примечание:M8×12

№ на схеме:18

Наименование:Washer

Каталожный номер:805302508

Комплект:72

Примечание:22

№ на схеме:19

Наименование:Bolt

Каталожный номер:805006422

Комплект:36

Примечание:M22×80

№ на схеме:20

Наименование:Bolt

Каталожный номер:805006424

Комплект:36

Примечание:M22×100

№ на схеме:21

Наименование:Slewing Bearing

Каталожный номер:819908687

Комплект:1

Примечание:
