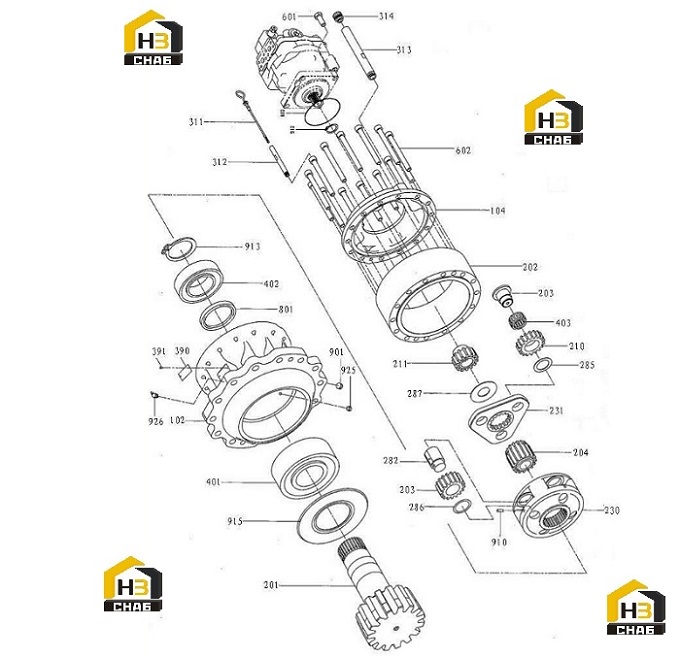

Комплектующие редуктора

← Двигатель роторный Насос шестеренный (часть1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:102

Наименование:Casing B

Каталожный номер:860120574

Комплект:1

Примечание:B

№ на схеме:104

Наименование:Casing A,

Каталожный номер:860120575

Комплект:1

Примечание:A

№ на схеме:201

Наименование:Shaft,Drive

Каталожный номер:860120576

Комплект:1

Примечание:

№ на схеме:202

Наименование:Gear,Ring

Каталожный номер:860120577

Комплект:1

Примечание:

№ на схеме:203

Наименование:Gear,Planet

Каталожный номер:860120578

Комплект:4

Примечание:

№ на схеме:204

Наименование:Gear,Sun

Каталожный номер:860120579

Комплект:1

Примечание:

№ на схеме:210

Наименование:Gear,Planet

Каталожный номер:860120580

Комплект:3

Примечание:

№ на схеме:211

Наименование:Gear,Sun

Каталожный номер:860120581

Комплект:1

Примечание:

№ на схеме:230

Наименование:Carrier

Каталожный номер:860120582

Комплект:1

Примечание:

№ на схеме:231

Наименование:Carrier

Каталожный номер:860120583

Комплект:1

Примечание:

№ на схеме:282

Наименование:Pin

Каталожный номер:860120584

Комплект:4

Примечание:

№ на схеме:283

Наименование:Pin

Каталожный номер:860120585

Комплект:3

Примечание:

№ на схеме:285

Наименование:Plate,Thrust

Каталожный номер:860120586

Комплект:3

Примечание:

№ на схеме:286

Наименование:Washer,Thrust

Каталожный номер:860120587

Комплект:4

Примечание:

№ на схеме:287

Наименование:Plate,Thrust

Каталожный номер:860120588

Комплект:1

Примечание:

№ на схеме:311

Наименование:Bar,level

Каталожный номер:860120589

Комплект:1

Примечание:

№ на схеме:312

Наименование:Pipe

Каталожный номер:860120590

Комплект:1

Примечание:

№ на схеме:313

Наименование:Pipe

Каталожный номер:860120591

Комплект:1

Примечание:

№ на схеме:314

Наименование:Cap

Каталожный номер:860120592

Комплект:1

Примечание:

№ на схеме:390

Наименование:Plate,Name

Каталожный номер:860120593

Комплект:1

Примечание:

№ на схеме:391

Наименование:Pin

Каталожный номер:860120594

Комплект:2

Примечание:

№ на схеме:401

Наименование:BRB.Spherical Roller

Каталожный номер:860120595

Комплект:1

Примечание:

№ на схеме:402

Наименование:BRB.Spherical Roller

Каталожный номер:860120596

Комплект:1

Примечание:

№ на схеме:403

Наименование:Cage,Needle

Каталожный номер:860120597

Комплект:3

Примечание:

№ на схеме:601

Наименование:Hex.Head Belt

Каталожный номер:860120598

Комплект:4

Примечание:

№ на схеме:602

Наименование:Screw,Hex.S.H.C.

Каталожный номер:860120599

Комплект:14

Примечание:

№ на схеме:801

Наименование:Seal, Oil

Каталожный номер:860120600

Комплект:1

Примечание:

№ на схеме:802

Наименование:O-Ring

Каталожный номер:860120601

Комплект:1

Примечание:

№ на схеме:901

Наименование:Plug

Каталожный номер:860120602

Комплект:1

Примечание:

№ на схеме:903

Наименование:Plug

Каталожный номер:860120603

Комплект:1

Примечание:

№ на схеме:910

Наименование:Pin, Spring

Каталожный номер:860120604

Комплект:4

Примечание:

№ на схеме:912

Наименование:Ring, Snap

Каталожный номер:860120605

Комплект:1

Примечание:

№ на схеме:913

Наименование:Ring, Snap

Каталожный номер:860120606

Комплект:1

Примечание:

№ на схеме:915

Наименование:Seal, Bearing

Каталожный номер:860120607

Комплект:1

Примечание:

№ на схеме:925

Наименование:Fitting, Roller

Каталожный номер:860120608

Комплект:1sr

Примечание:

№ на схеме:926

Наименование:Nipple, Grease

Каталожный номер:860120609

Комплект:1sr

Примечание:

№ на схеме:930

Наименование:Plug

Каталожный номер:860120610

Комплект:1

Примечание:
