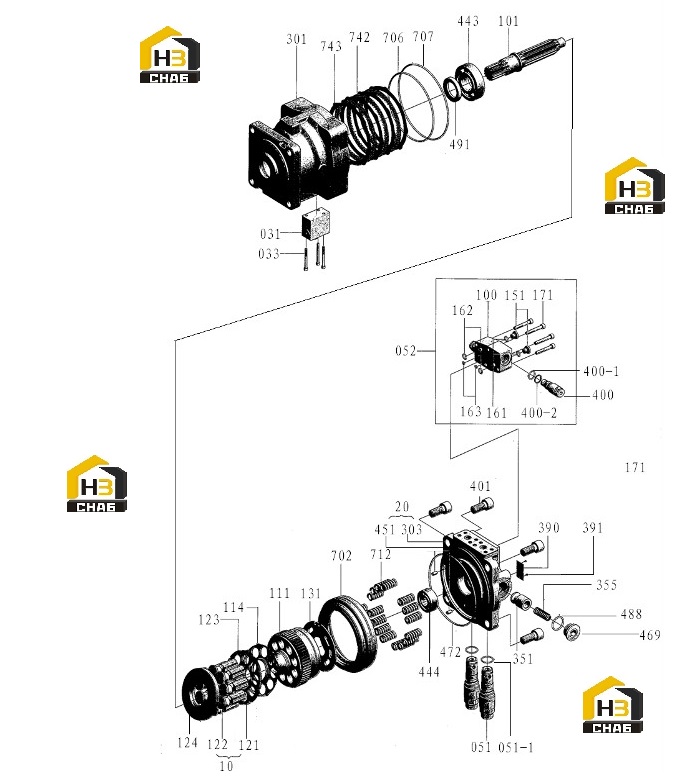

Двигатель роторный

← Бак масляный гидравлический 310800170 Комплектующие редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:10

Наименование:Assembly, Piston

Каталожный номер:860120530

Комплект:1ST

Примечание:

№ на схеме:20

Наименование:Assembly,Valve Casing

Каталожный номер:860120533

Комплект:1ST

Примечание:

№ на схеме:031

Наименование:Valve, Time Delay

Каталожный номер:860120560

Комплект:1ST

Примечание:

№ на схеме:033

Наименование:Screw

Каталожный номер:860120561

Комплект:3

Примечание:

№ на схеме:051-1

Наименование:O-Ring

Каталожный номер:860120563

Комплект:2

Примечание:

№ на схеме:051

Наименование:Valve, Relief

Каталожный номер:860120562

Комплект:2ST

Примечание:

№ на схеме:052

Наименование:Assembly,Anti-Reaction Valve

Каталожный номер:860120564

Комплект:1ST

Примечание:

№ на схеме:100

Наименование:Casing

Каталожный номер:860120565

Комплект:1

Примечание:

№ на схеме:101

Наименование:Shaft, Drive

Каталожный номер:860120536

Комплект:1

Примечание:

№ на схеме:111

Наименование:Cylinder

Каталожный номер:860120537

Комплект:1

Примечание:

№ на схеме:114

Наименование:Spring, Plate

Каталожный номер:860120538

Комплект:1

Примечание:

№ на схеме:121

Наименование:Piston

Каталожный номер:860120531

Комплект:9

Примечание:

№ на схеме:122

Наименование:Shoe

Каталожный номер:860120532

Комплект:9

Примечание:

№ на схеме:123

Наименование:Plate, Set

Каталожный номер:860120539

Комплект:1

Примечание:

№ на схеме:124

Наименование:Plate, Shoe

Каталожный номер:860120540

Комплект:1

Примечание:

№ на схеме:131

Наименование:Plate, Valve

Каталожный номер:860120541

Комплект:1

Примечание:

№ на схеме:151

Наименование:Plug

Каталожный номер:860120566

Комплект:2

Примечание:

№ на схеме:161

Наименование:O-Ring

Каталожный номер:860120567

Комплект:2

Примечание:

№ на схеме:162

Наименование:O-Ring

Каталожный номер:860120568

Комплект:2

Примечание:

№ на схеме:163

Наименование:O-Ring

Каталожный номер:860120569

Комплект:2

Примечание:

№ на схеме:171

Наименование:Screw

Каталожный номер:860120570

Комплект:4

Примечание:

№ на схеме:301

Наименование:Casing

Каталожный номер:860120542

Комплект:1

Примечание:

№ на схеме:303

Наименование:Casing, Valve

Каталожный номер:860120534

Комплект:1

Примечание:

№ на схеме:351

Наименование:Plunger

Каталожный номер:860120543

Комплект:2

Примечание:

№ на схеме:355

Наименование:Spring

Каталожный номер:860120544

Комплект:2

Примечание:

№ на схеме:390

Наименование:Plate, Name

Каталожный номер:860120545

Комплект:1

Примечание:

№ на схеме:391

Наименование:Rivet

Каталожный номер:860120546

Комплект:2

Примечание:

№ на схеме:400-2

Наименование:Ring, Back-Up

Каталожный номер:860120573

Комплект:2

Примечание:

№ на схеме:400-1

Наименование:O-Ring

Каталожный номер:860120572

Комплект:2

Примечание:

№ на схеме:400

Наименование:Anti-Reaction Valve

Каталожный номер:860120571

Комплект:2

Примечание:

№ на схеме:401

Наименование:Screw

Каталожный номер:860120547

Комплект:4

Примечание:

№ на схеме:443

Наименование:Bearing, Roller

Каталожный номер:860120548

Комплект:1

Примечание:

№ на схеме:444

Наименование:Bearing, Roller

Каталожный номер:860120549

Комплект:1

Примечание:

№ на схеме:451

Наименование:Pin

Каталожный номер:860120535

Комплект:2

Примечание:

№ на схеме:469

Наименование:Plug

Каталожный номер:860120550

Комплект:2

Примечание:

№ на схеме:472

Наименование:O-Ring

Каталожный номер:860120551

Комплект:1

Примечание:

№ на схеме:488

Наименование:O-Ring

Каталожный номер:860120552

Комплект:2

Примечание:

№ на схеме:491

Наименование:Seal, Oil

Каталожный номер:860120553

Комплект:1

Примечание:

№ на схеме:702

Наименование:Piston, Brake

Каталожный номер:860120554

Комплект:1

Примечание:

№ на схеме:706

Наименование:O-Ring

Каталожный номер:860120555

Комплект:1

Примечание:

№ на схеме:707

Наименование:O-Ring

Каталожный номер:860120556

Комплект:1

Примечание:

№ на схеме:712

Наименование:Spring, Brake

Каталожный номер:860120557

Комплект:24

Примечание:

№ на схеме:742

Наименование:Plate, Friction

Каталожный номер:860120558

Комплект:3

Примечание:

№ на схеме:743

Наименование:Plate, Separator

Каталожный номер:860120559

Комплект:4

Примечание:
