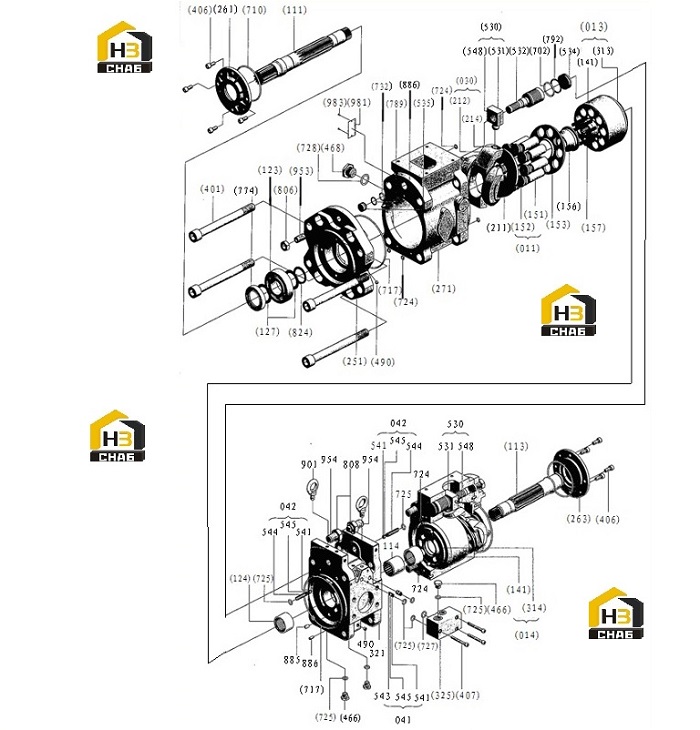

Насос шестеренный (часть1)

← Комплектующие редуктора Насос шестеренный (часть2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:111

Наименование:Shaft(F), drive

Каталожный номер:860120611

Комплект:1

Примечание:（F）

№ на схеме:113

Наименование:Shaft(R), drive

Каталожный номер:860120612

Комплект:1

Примечание:(R)

№ на схеме:114

Наименование:Coupling, spline

Каталожный номер:860120613

Комплект:1

Примечание:

№ на схеме:123

Наименование:Bearing, roller

Каталожный номер:860120614

Комплект:2

Примечание:

№ на схеме:124

Наименование:Bearing, needle

Каталожный номер:860120615

Комплект:2

Примечание:

№ на схеме:127

Наименование:Spacer, bearing

Каталожный номер:860120616

Комплект:4

Примечание:

№ на схеме:141

Наименование:Block, cylinder

Каталожный номер:860120617

Комплект:2

Примечание:

№ на схеме:151

Наименование:Piston

Каталожный номер:860120618

Комплект:18

Примечание:

№ на схеме:152

Наименование:Shoe

Каталожный номер:860120619

Комплект:18

Примечание:

№ на схеме:153

Наименование:Plate, set

Каталожный номер:860120620

Комплект:2

Примечание:

№ на схеме:156

Наименование:Bush, spherical

Каталожный номер:860120621

Комплект:2

Примечание:

№ на схеме:325

Наименование:Casing, assist

Каталожный номер:860120622

Комплект:1

Примечание:

№ на схеме:401

Наименование:screw

Каталожный номер:860120623

Комплект:8

Примечание:

№ на схеме:406

Наименование:screw

Каталожный номер:860120624

Комплект:8

Примечание:

№ на схеме:407

Наименование:screw

Каталожный номер:860120625

Комплект:3

Примечание:

№ на схеме:466

Наименование:Plug

Каталожный номер:860120626

Комплект:3

Примечание:

№ на схеме:468

Наименование:Plug

Каталожный номер:860120627

Комплект:4

Примечание:

№ на схеме:490

Наименование:Plug

Каталожный номер:860120628

Комплект:21

Примечание:

№ на схеме:531

Наименование:Pin, tilting

Каталожный номер:860120629

Комплект:2

Примечание:

№ на схеме:532

Наименование:Piston, servo

Каталожный номер:860120630

Комплект:2

Примечание:

№ на схеме:534

Наименование:Stopper(L)

Каталожный номер:860120631

Комплект:2

Примечание:（L）

№ на схеме:535

Наименование:Stopper(S)

Каталожный номер:860120632

Комплект:2

Примечание:(S)

№ на схеме:541

Наименование:Seat

Каталожный номер:860120633

Комплект:4

Примечание:

№ на схеме:543

Наименование:Stopper 1

Каталожный номер:860120634

Комплект:2

Примечание:1

№ на схеме:544

Наименование:Stopper 2

Каталожный номер:860120635

Комплект:2

Примечание:2

№ на схеме:545

Наименование:Ball, steel

Каталожный номер:860120636

Комплект:4

Примечание:

№ на схеме:548

Наименование:Pin,feed back

Каталожный номер:860120637

Комплект:2

Примечание:

№ на схеме:702

Наименование:O-ring

Каталожный номер:860120638

Комплект:2

Примечание:

№ на схеме:710

Наименование:O-ring

Каталожный номер:860120639

Комплект:2

Примечание:

№ на схеме:717

Наименование:O-ring

Каталожный номер:860120640

Комплект:4

Примечание:

№ на схеме:724

Наименование:O-ring

Каталожный номер:860120641

Комплект:16

Примечание:

№ на схеме:725

Наименование:O-ring

Каталожный номер:860120642

Комплект:8

Примечание:

№ на схеме:727

Наименование:O-ring

Каталожный номер:860120643

Комплект:1

Примечание:

№ на схеме:728

Наименование:O-ring

Каталожный номер:860120644

Комплект:3

Примечание:

№ на схеме:732

Наименование:O-ring

Каталожный номер:860120645

Комплект:2

Примечание:

№ на схеме:774

Наименование:Seal, oil

Каталожный номер:860120646

Комплект:1

Примечание:

№ на схеме:789

Наименование:Ring, back-up

Каталожный номер:860120647

Комплект:2

Примечание:
