Жгут проводов электрической коробки 310707825

← Батарея с комплектующими 310707825 Коробка левого подлокотника в сборе 310707825 →

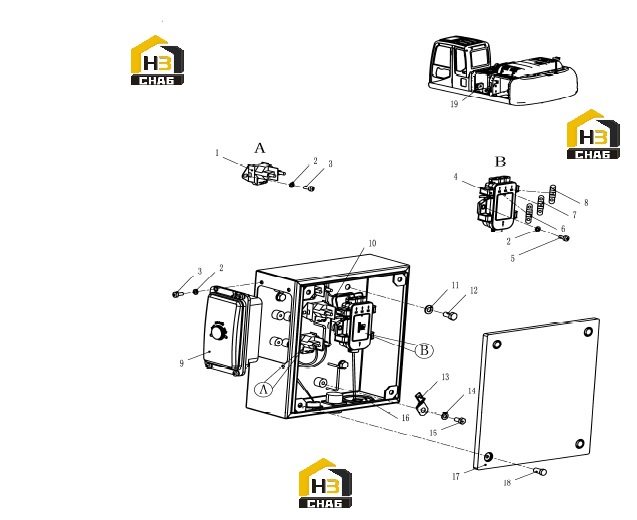

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Relay

Каталожный номер:803670694

Комплект:3

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:805338275

Комплект:13

Примечание:6

№ на схеме:3

Наименование:SCREW

Каталожный номер:805139890

Комплект:10

Примечание:M6x16

№ на схеме:4

Наименование:FUSE BOX

Каталожный номер:312702570

Комплект:1

Примечание:

№ на схеме:5

Наименование:SCREW

Каталожный номер:805139911

Комплект:3

Примечание:GB/T818-2000 M6x25

№ на схеме:6

Наименование:FUSE

Каталожный номер:803202234

Комплект:1

Примечание:

№ на схеме:7

Наименование:FUSE

Каталожный номер:803612839

Комплект:1

Примечание:

№ на схеме:8

Наименование:FUSE

Каталожный номер:803608835

Комплект:1

Примечание:

№ на схеме:9

Наименование:CONTROL BOX

Каталожный номер:312703171

Комплект:1

Примечание:

№ на схеме:10

Наименование:HARNESS

Каталожный номер:310707806

Комплект:1

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:805338260

Комплект:4

Примечание:10 805339279

№ на схеме:12

Наименование:BOLT

Каталожный номер:805046472

Комплект:4

Примечание:

№ на схеме:13

Наименование:CLIP

Каталожный номер:819942297

Комплект:1

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:805338277

Комплект:1

Примечание:8

№ на схеме:15

Наименование:BOLT

Каталожный номер:805046503

Комплект:1

Примечание:M8x16

№ на схеме:16

Наименование:RUBBER MAT

Каталожный номер:312702186

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOX COVER

Каталожный номер:310707805

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:803704524

Комплект:4

Примечание:

№ на схеме:19

Наименование:ELECTRICAL DISTRIBUTION BOX

Каталожный номер:310707804

Комплект:1

Примечание:
