Коробка левого подлокотника в сборе 310707825

Коробка левого подлокотника в сборе 310707825

← Жгут проводов электрической коробки 310707825 Система электрики 310707825 →

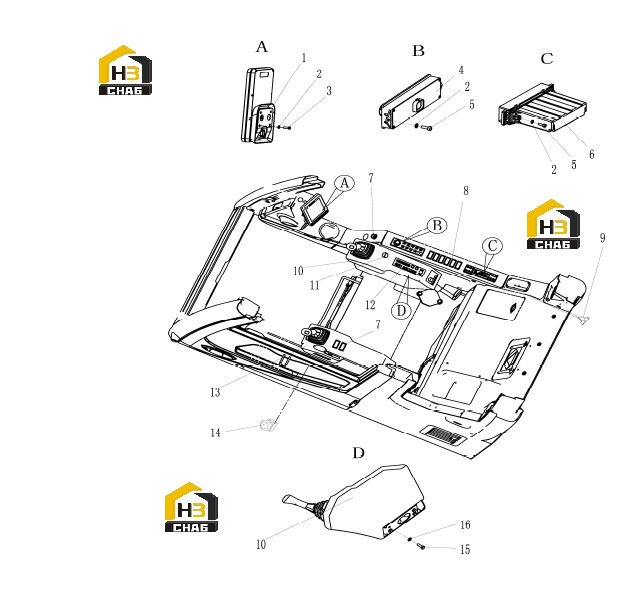

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Monitor
Каталожный номер:803588494
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:805338383
Комплект:10
Примечание:5
0 ₽
шт
№ на схеме:3
Наименование:BOLT
Каталожный номер:805046906
Комплект:4
Примечание:M5x12
0 ₽
шт
№ на схеме:4
Наименование:KEY BOARD
Каталожный номер:803689877
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SCREW
Каталожный номер:805140015
Комплект:6
Примечание:M5x16
0 ₽
шт
№ на схеме:6
Наименование:CONTROL UNIT
Каталожный номер:803547412
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:CIGARLIGHTER
Каталожный номер:803704459
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BLANK COVER
Каталожный номер:803700081
Комплект:8
Примечание:8SQZ.311.000
0 ₽
шт
№ на схеме:9
Наименование:HARNESS
Каталожный номер:310707813
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:RIGHT HANDRAIL BOX
Каталожный номер:310707811
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:KEY SWITCH
Каталожный номер:803670669
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:RADIO
Каталожный номер:803746124
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:LEFT
Каталожный номер:310707809
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:SWITCH
Каталожный номер:803677946
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:BOLT
Каталожный номер:805046416
Комплект:8
Примечание:M10x30 10.9
0 ₽
шт
№ на схеме:16
Наименование:WASHER
Каталожный номер:805302497
Комплект:8
Примечание:10 300HV
