Батарея с комплектующими 310707825

Батарея с комплектующими 310707825

← Система электрическая 310707825 Жгут проводов электрической коробки 310707825 →

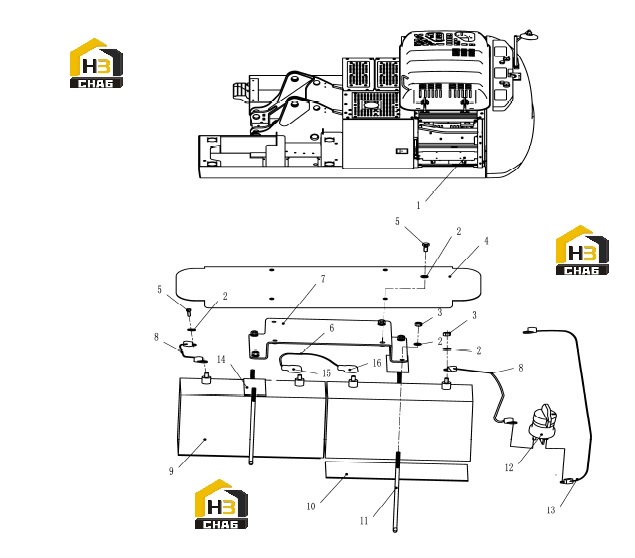

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Battery installation assembly
Каталожный номер:310706165
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:805302497
Комплект:13
Примечание:10 300HV
0 ₽
шт
№ на схеме:3
Наименование:NUT
Каталожный номер:805238371
Комплект:8
Примечание:M10
0 ₽
шт
№ на схеме:4
Наименование:COVER
Каталожный номер:310706166
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BOLT
Каталожный номер:805000714
Комплект:5
Примечание:M10x20
0 ₽
шт
№ на схеме:6
Наименование:BATTERY CABLE
Каталожный номер:803608673
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BRACKET
Каталожный номер:310706170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BATTERY CABLE
Каталожный номер:803610398
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BATTERY
Каталожный номер:860105039
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:RUBBER MAT
Каталожный номер:310706169
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:DRAG ROD
Каталожный номер:310706167
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BATTERY MAIN SWITCH
Каталожный номер:803670733
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BATTERY CABLE
Каталожный номер:803678381
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:RUBBER MAT
Каталожный номер:310706168
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:CAP
Каталожный номер:803604581
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:CAP
Каталожный номер:803604580
Комплект:3
Примечание:
