Система электрическая 310707825

Система электрическая 310707825

← Рукоятка левая в сборе 803007152 Батарея с комплектующими 310707825 →

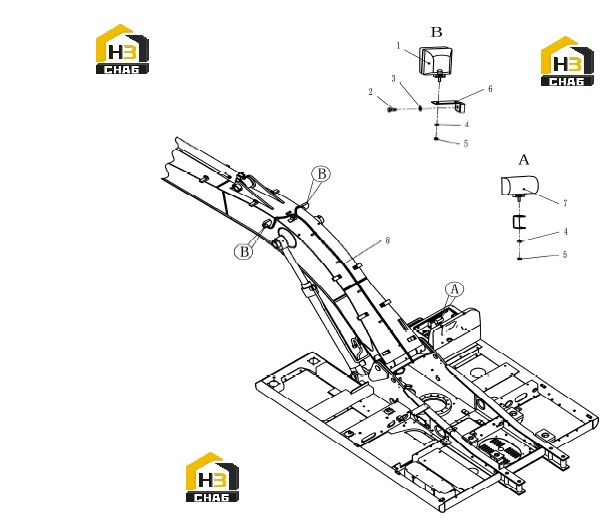

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:ARM LAMP
Каталожный номер:803544198
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BOLT
Каталожный номер:805046469
Комплект:2
Примечание:M12x25
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:805338281
Комплект:2
Примечание:12 300HV
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:805338279
Комплект:3
Примечание:10
0 ₽
шт
№ на схеме:5
Наименование:NUT
Каталожный номер:805238371
Комплект:3
Примечание:M10
0 ₽
шт
№ на схеме:6
Наименование:BRACKET
Каталожный номер:310706164
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Work light
Каталожный номер:803608091
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:HARNESS
Каталожный номер:310706192
Комплект:1
Примечание:
