Рукоятка левая в сборе 803007152

Рукоятка левая в сборе 803007152

← Рукоятка правая в сборе 803007151 Система электрическая 310707825 →

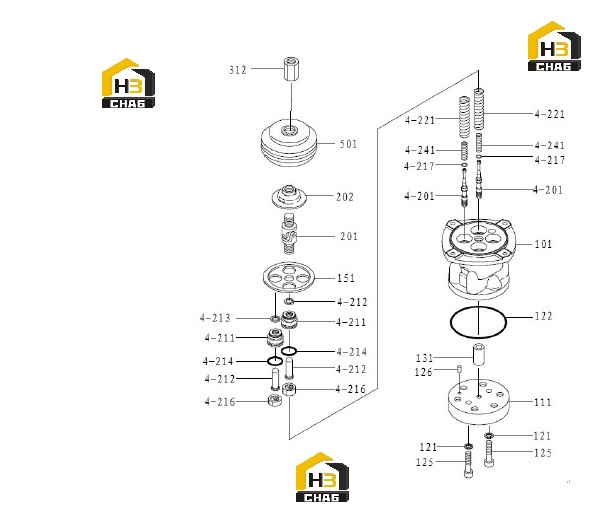

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:101
Наименование:CASING
Каталожный номер:860120174
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:111
Наименование:PLATE
Каталожный номер:860120175
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:121
Наименование:WASHER
Каталожный номер:860120176
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:122
Наименование:O-RING
Каталожный номер:860120177
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:125
Наименование:BOLT
Каталожный номер:860120178
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:126
Наименование:SPRING PIN
Каталожный номер:860120179
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:131
Наименование:BUSHING
Каталожный номер:860120180
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:151
Наименование:PLATE
Каталожный номер:860120181
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:201
Наименование:SPOOL
Каталожный номер:860120182
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:211
Наименование:PLUG
Каталожный номер:860120183
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:212
Наименование:PUSH ROD
Каталожный номер:860120184
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:213
Наименование:SEAL
Каталожный номер:860120185
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:214
Наименование:O-RING
Каталожный номер:860120186
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:216
Наименование:SPRING SEAT
Каталожный номер:860120187
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:217
Наименование:WASHER
Каталожный номер:860120188
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:221
Наименование:SPRING
Каталожный номер:860120189
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:241
Наименование:SPRING
Каталожный номер:860120190
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:312
Наименование:NUT
Каталожный номер:860120193
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:501
Наименование:DUST COVER
Каталожный номер:860120198
Комплект:1
Примечание:
