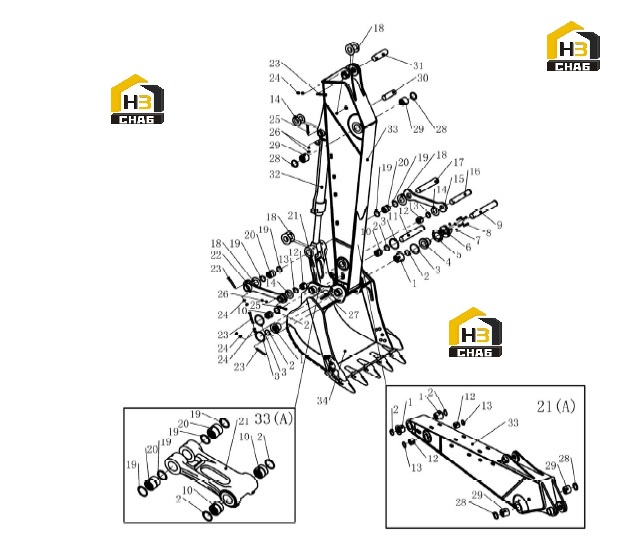

Узел ковшовой штанги 310705532

← Узел стрелы 310705532 Комплектующие ковша 310705532 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Type set

Каталожный номер:310705659

Комплект:2

Примечание:

№ на схеме:2

Наименование:DUSTPROOF SEAL

Каталожный номер:803172436

Комплект:8

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:803176144

Комплект:4

Примечание:145x10

№ на схеме:3

Наименование:O-RING

Каталожный номер:329900903

Комплект:4

Примечание:

№ на схеме:4

Наименование:T-BUSHING

Каталожный номер:310705657

Комплект:1

Примечание:

№ на схеме:5

Наименование:SPACER

Каталожный номер:310705660

Комплект:12

Примечание:

№ на схеме:6

Наименование:PLATE

Каталожный номер:310705656

Комплект:1

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:805338296

Комплект:4

Примечание:16

№ на схеме:8

Наименование:BOLT

Каталожный номер:805006391

Комплект:4

Примечание:M16x90

№ на схеме:9

Наименование:PIN

Каталожный номер:310705658

Комплект:1

Примечание:

№ на схеме:10

Наименование:BUSHING

Каталожный номер:310705663

Комплект:2

Примечание:

№ на схеме:11

Наименование:PIN

Каталожный номер:310705664

Комплект:1

Примечание:

№ на схеме:12

Наименование:BUSHING

Каталожный номер:310705662

Комплект:1

Примечание:

№ на схеме:13

Наименование:DUSTPROOF SEAL

Каталожный номер:803172435

Комплект:2

Примечание:

№ на схеме:14

Наименование:SPACER

Каталожный номер:329900654

Комплект:4

Примечание:

№ на схеме:15

Наименование:LINK

Каталожный номер:310705562

Комплект:1

Примечание:

№ на схеме:16

Наименование:PIN

Каталожный номер:310705661

Комплект:1

Примечание:

№ на схеме:17

Наименование:PIN

Каталожный номер:310705666

Комплект:1

Примечание:

№ на схеме:18

Наименование:SPACER

Каталожный номер:329900660

Комплект:6

Примечание:

№ на схеме:20

Наименование:BUSHING

Каталожный номер:310705665

Комплект:2

Примечание:

№ на схеме:21

Наименование:LINK ASSEMBLY

Каталожный номер:310707638

Комплект:1

Примечание:

№ на схеме:21

Наименование:LINK

Каталожный номер:310705655

Комплект:1

Примечание:

№ на схеме:22

Наименование:LINK

Каталожный номер:310705561

Комплект:1

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:805046677

Комплект:4

Примечание:M20x160

№ на схеме:24

Наименование:NUT

Каталожный номер:805238375

Комплект:8

Примечание:M20 10

№ на схеме:25

Наименование:BOLT

Каталожный номер:805046465

Комплект:2

Примечание:M16x140

№ на схеме:26

Наименование:NUT

Каталожный номер:805238374

Комплект:4

Примечание:M16

№ на схеме:27

Наименование:NIPPLE

Каталожный номер:801140026

Комплект:7

Примечание:

№ на схеме:28

Наименование:DUSTPROOF SEAL

Каталожный номер:803172437

Комплект:2

Примечание:

№ на схеме:29

Наименование:BUSHING

Каталожный номер:310705668

Комплект:2

Примечание:

№ на схеме:30

Наименование:PIN

Каталожный номер:310705667

Комплект:1

Примечание:

№ на схеме:31

Наименование:PIN

Каталожный номер:310705669

Комплект:1

Примечание:

№ на схеме:32

Наименование:BUCKET CYLINDER

Каталожный номер:803083610

Комплект:1

Примечание:

№ на схеме:33

Наименование:ARM ASSEMBLY

Каталожный номер:310707637

Комплект:1

Примечание:XE215G

№ на схеме:33

Наименование:ARM

Каталожный номер:310705565

Комплект:1

Примечание:2900

№ на схеме:34

Наименование:BUCKET

Каталожный номер:310705533

Комплект:1

Примечание:1.0
