Комплектующие ковша 310705532

Комплектующие ковша 310705532

← Узел ковшовой штанги 310705532 Цилиндр штока ковша 803083611 →

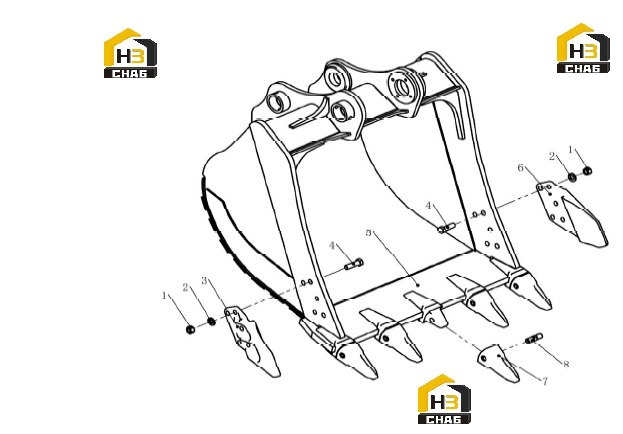

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Nut
Каталожный номер:805203192
Комплект:10
Примечание:M24 10
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:805338299
Комплект:10
Примечание:24
0 ₽
шт
№ на схеме:3
Наименование:RIGHT SIDE CUTTER
Каталожный номер:819908880
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:BOLT
Каталожный номер:805004832
Комплект:10
Примечание:M24x80
0 ₽
шт
№ на схеме:5
Наименование:BUCKET BODY
Каталожный номер:310705534
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:LEFT SIDE CUTTER
Каталожный номер:819908881
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:TOOTH
Каталожный номер:819908740
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:SNAP LINK
Каталожный номер:819909818
Комплект:5
Примечание:
