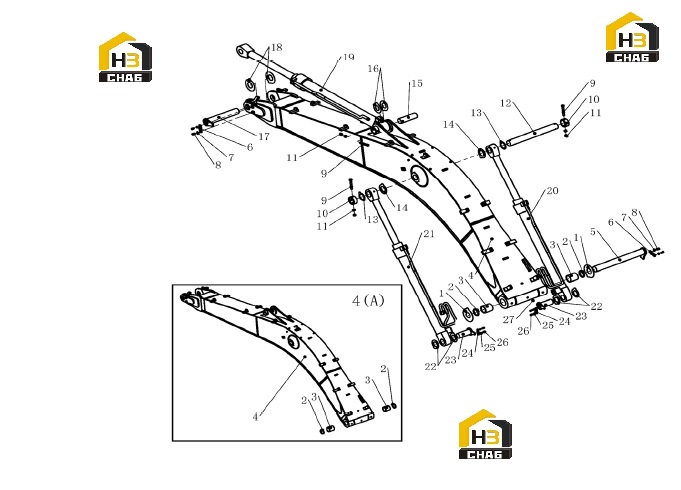

Узел стрелы 310705532

← Корпус центральный вращающийся 803403439 Узел ковшовой штанги 310705532 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SPACER

Каталожный номер:329900717

Комплект:2

Примечание:

№ на схеме:1

Наименование:SPACER

Каталожный номер:329900667

Комплект:2

Примечание:

№ на схеме:2

Наименование:DUSTPROOF SEAL

Каталожный номер:803172437

Комплект:2

Примечание:

№ на схеме:3

Наименование:BUSHING

Каталожный номер:800514228

Комплект:2

Примечание:

№ на схеме:4

Наименование:BOOM ASSEMBLY

Каталожный номер:310707636

Комплект:1

Примечание:XE215G

№ на схеме:4

Наименование:BOOM

Каталожный номер:310705596

Комплект:1

Примечание:5680

№ на схеме:5

Наименование:PIN

Каталожный номер:310705650

Комплект:1

Примечание:

№ на схеме:6

Наименование:SPACER

Каталожный номер:310705672

Комплект:2

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:805338263

Комплект:4

Примечание:16

№ на схеме:8

Наименование:BOLT

Каталожный номер:805006417

Комплект:4

Примечание:M16x30 10.9

№ на схеме:9

Наименование:BOLT

Каталожный номер:805046677

Комплект:3

Примечание:M20x160

№ на схеме:10

Наименование:BUSHING

Каталожный номер:310705671

Комплект:2

Примечание:

№ на схеме:11

Наименование:NUT

Каталожный номер:805238375

Комплект:6

Примечание:M20 10

№ на схеме:12

Наименование:PIN

Каталожный номер:310705670

Комплект:1

Примечание:

№ на схеме:13

Наименование:SPACER

Каталожный номер:329900661

Комплект:2

Примечание:

№ на схеме:14

Наименование:SPACER

Каталожный номер:329900662

Комплект:2

Примечание:

№ на схеме:15

Наименование:PIN

Каталожный номер:310705669

Комплект:1

Примечание:

№ на схеме:16

Наименование:SPACER

Каталожный номер:329900660

Комплект:2

Примечание:

№ на схеме:17

Наименование:PIN

Каталожный номер:310705647

Комплект:1

Примечание:

№ на схеме:18

Наименование:SPACER

Каталожный номер:329900666

Комплект:4

Примечание:

№ на схеме:19

Наименование:ARM CYLINDER

Каталожный номер:803083611

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOOM CYLINDER

Каталожный номер:803083613

Комплект:1

Примечание:(R)

№ на схеме:21

Наименование:BOOM CYLINDER

Каталожный номер:803083612

Комплект:1

Примечание:(L)

№ на схеме:22

Наименование:SPACER

Каталожный номер:329900658

Комплект:4

Примечание:

№ на схеме:23

Наименование:PIN

Каталожный номер:310705652

Комплект:2

Примечание:

№ на схеме:24

Наименование:SPACER

Каталожный номер:310705673

Комплект:2

Примечание:

№ на схеме:25

Наименование:WASHER

Каталожный номер:805338261

Комплект:4

Примечание:12

№ на схеме:26

Наименование:BOLT

Каталожный номер:805046469

Комплект:4

Примечание:M12x25

№ на схеме:27

Наименование:NIPPLE

Каталожный номер:801140026

Комплект:1

Примечание:
