Компрессор 310706149

← Система кондиционирования воздуха 310706149 Испаритель в сборе 310706149 →

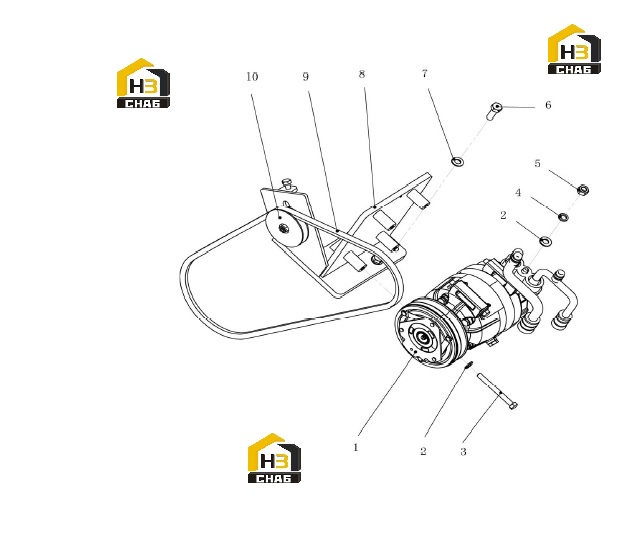

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Сompressor

Каталожный номер:803546768

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:80533827

Комплект:5

Примечание:8

№ на схеме:3

Наименование:BOLT

Каталожный номер:805046891

Комплект:4

Примечание:M8x90

№ на схеме:4

Наименование:WASHER

Каталожный номер:80533826

Комплект:1

Примечание:8

№ на схеме:5

Наименование:NUT

Каталожный номер:80523837

Комплект:1

Примечание:M8

№ на схеме:6

Наименование:BOLT

Каталожный номер:805046416

Комплект:3

Примечание:M10x30 10.9

№ на схеме:7

Наименование:WASHER

Каталожный номер:805338279

Комплект:3

Примечание:10

№ на схеме:8

Наименование:BRACKET

Каталожный номер:310706148

Комплект:1

Примечание:

№ на схеме:9

Наименование:BELT

Каталожный номер:310901740

Комплект:1

Примечание:

№ на схеме:10

Наименование:Groove tensioning

Каталожный номер:800309026

Комплект:1

Примечание:A
