Система кондиционирования воздуха 310706149

Система кондиционирования воздуха 310706149

← Датчик уровня воды 310707825 Компрессор 310706149 →

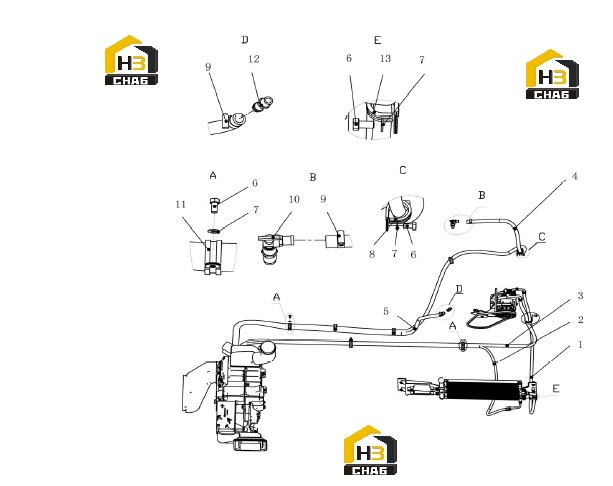

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:HOSE
Каталожный номер:803587291
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:HOSE
Каталожный номер:803587292
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:HOSE
Каталожный номер:803587293
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:HOSE
Каталожный номер:822138450
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:HOSE
Каталожный номер:819951760
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:805046504
Комплект:11
Примечание:M8x16 10.9
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:805338277
Комплект:11
Примечание:8
0 ₽
шт
№ на схеме:8
Наименование:CLAMP
Каталожный номер:800141502
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:CLAMP
Каталожный номер:800104574
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:JOIN BLOCK
Каталожный номер:800702258
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:CLAMP
Каталожный номер:803704530
Комплект:8
Примечание:LJT01-D145x20
0 ₽
шт
№ на схеме:12
Наименование:JOIN BLOCK
Каталожный номер:310706150
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Rubber sleeve clamp
Каталожный номер:819908628
Комплект:1
Примечание:
