Испаритель в сборе 310706149

Испаритель в сборе 310706149

← Компрессор 310706149 Конденсатор 310706149 →

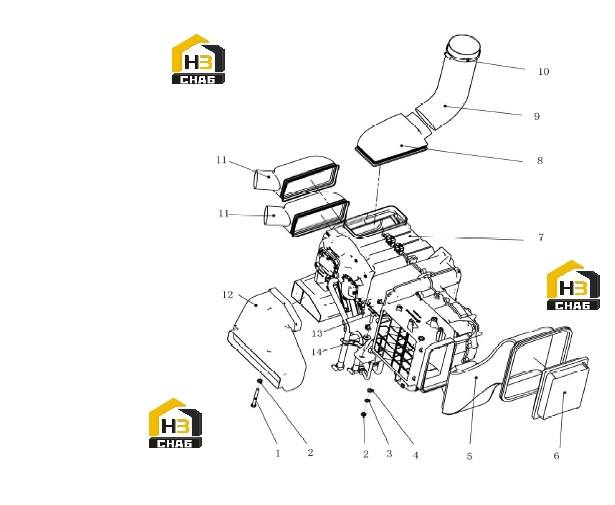

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BOLT
Каталожный номер:805046523
Комплект:1
Примечание:M8x80 10.9
0 ₽
шт
№ на схеме:2
Наименование:NUT
Каталожный номер:805238378
Комплект:2
Примечание:M8
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:805338259
Комплект:1
Примечание:8
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:805338277
Комплект:2
Примечание:8
0 ₽
шт
№ на схеме:5
Наименование:AIR FLUE
Каталожный номер:801905718
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:FILTER
Каталожный номер:803504817
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:EVAPORATOR
Каталожный номер:803547411
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:AIR FLUE
Каталожный номер:801905720
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BELLOWS
Каталожный номер:801905719
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CLAMP
Каталожный номер:800104450
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:AIR FLUE
Каталожный номер:801905722
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:AIR FLUE
Каталожный номер:801905721
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SCREW
Каталожный номер:805139977
Комплект:7
Примечание:M8x35 10.9
0 ₽
шт
№ на схеме:14
Наименование:WASHER
Каталожный номер:310706331
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:FILTER
Каталожный номер:803547419
Комплект:1
Примечание:
