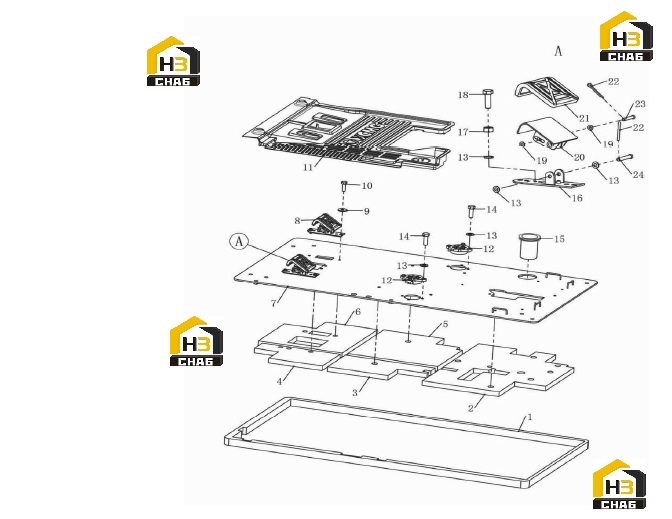

Кабина с комплектующими 310707731

← Кабина в сборе 310707731 Кресло 310707731 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SPONGE

Каталожный номер:310706096

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPONGE

Каталожный номер:310706094

Комплект:1

Примечание:

№ на схеме:3

Наименование:SPONGE

Каталожный номер:310706133

Комплект:1

Примечание:

№ на схеме:4

Наименование:SPONGE

Каталожный номер:310706134

Комплект:1

Примечание:

№ на схеме:5

Наименование:SPONGE

Каталожный номер:310706132

Комплект:1

Примечание:

№ на схеме:6

Наименование:SPONGE

Каталожный номер:310706138

Комплект:1

Примечание:

№ на схеме:7

Наименование:FLOOR

Каталожный номер:310706091

Комплект:1

Примечание:

№ на схеме:8

Наименование:PEDAL

Каталожный номер:310706112

Комплект:2

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:805338266

Комплект:4

Примечание:8

№ на схеме:10

Наименование:BOLT

Каталожный номер:805046509

Комплект:4

Примечание:M8x25 10.9

№ на схеме:11

Наименование:RUBBER MAT

Каталожный номер:819954352

Комплект:1

Примечание:

№ на схеме:12

Наименование:RUBBER

Каталожный номер:310706121

Комплект:2

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:805338279

Комплект:14

Примечание:10

№ на схеме:14

Наименование:BOLT

Каталожный номер:805046416

Комплект:8

Примечание:M10x30 10.9

№ на схеме:15

Наименование:RUBBER

Каталожный номер:310706135

Комплект:1

Примечание:

№ на схеме:16

Наименование:FIXING BOARD

Каталожный номер:310706108

Комплект:2

Примечание:

№ на схеме:17

Наименование:NUT

Каталожный номер:805238371

Комплект:2

Примечание:M10

№ на схеме:19

Наименование:WASHER

Каталожный номер:805338277

Комплект:4

Примечание:8

№ на схеме:20

Наименование:PEDAL

Каталожный номер:310706106

Комплект:2

Примечание:

№ на схеме:21

Наименование:RUBBER MAT

Каталожный номер:310706113

Комплект:2

Примечание:

№ на схеме:22

Наименование:PIN

Каталожный номер:805600001

Комплект:4

Примечание:3.2x20

№ на схеме:23

Наименование:PIN

Каталожный номер:805637519

Комплект:2

Примечание:B8x48x44

№ на схеме:24

Наименование:PIN

Каталожный номер:805637518

Комплект:2

Примечание:B10x60x54.5
