Кресло 310707731

Кресло 310707731

← Кабина с комплектующими 310707731 Кабина 802141645 →

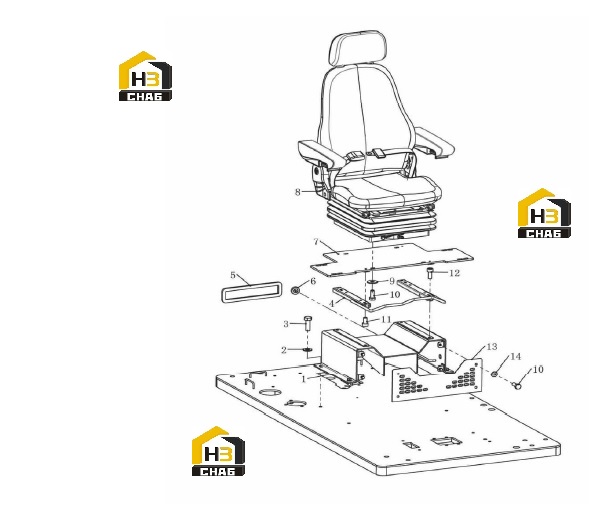

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Mounting support
Каталожный номер:310707826
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:805338279
Комплект:4
Примечание:10
0 ₽
шт
№ на схеме:3
Наименование:BOLT
Каталожный номер:805046416
Комплект:4
Примечание:M10x30 10.9
0 ₽
шт
№ на схеме:4
Наименование:SLIDER
Каталожный номер:310602277
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SEALING STRIPS
Каталожный номер:310706119
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:RUBBER
Каталожный номер:310706142
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BRACKET
Каталожный номер:310706124
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:SEAT
Каталожный номер:801938008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:805338266
Комплект:4
Примечание:8
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:805046508
Комплект:8
Примечание:M8x20 10.9 M8x20
0 ₽
шт
№ на схеме:11
Наименование:SCREW
Каталожный номер:805139814
Комплект:4
Примечание:M8x16 10.9
0 ₽
шт
№ на схеме:12
Наименование:SCREW
Каталожный номер:805104824
Комплект:4
Примечание:M8x20 10.9
0 ₽
шт
№ на схеме:13
Наименование:COVER
Каталожный номер:310707828
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:WASHER
Каталожный номер:805338277
Комплект:4
Примечание:8
