Кабина в сборе 310707731

Кабина в сборе 310707731

← Перила 310705690 Кабина с комплектующими 310707731 →

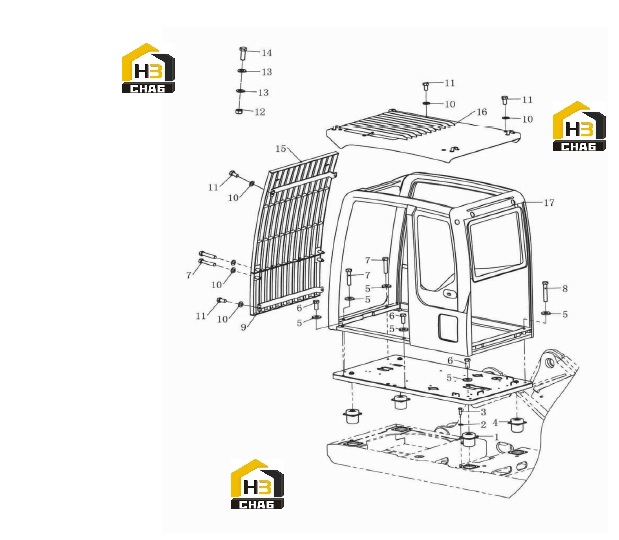

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BUFFE CASE
Каталожный номер:312701596
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:805338279
Комплект:16
Примечание:10
0 ₽
шт
№ на схеме:3
Наименование:BOLT
Каталожный номер:805046416
Комплект:16
Примечание:M10x30 10.9
0 ₽
шт
№ на схеме:4
Наименование:BUFFE CASE
Каталожный номер:312701595
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:329900300
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:805006332
Комплект:6
Примечание:M16x40 10.9
0 ₽
шт
№ на схеме:7
Наименование:BOLT
Каталожный номер:805004813
Комплект:6
Примечание:M16x80
0 ₽
шт
№ на схеме:8
Наименование:BOLT
Каталожный номер:805046583
Комплект:2
Примечание:M16x100
0 ₽
шт
№ на схеме:9
Наименование:FENCE
Каталожный номер:802140655
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:805338285
Комплект:12
Примечание:16 300HV
0 ₽
шт
№ на схеме:11
Наименование:BOLT
Каталожный номер:805006417
Комплект:8
Примечание:M16x30 10.9
0 ₽
шт
№ на схеме:12
Наименование:NUT
Каталожный номер:805238372
Комплект:2
Примечание:M12
0 ₽
шт
№ на схеме:13
Наименование:WASHER
Каталожный номер:805338281
Комплект:4
Примечание:12 300HV
0 ₽
шт
№ на схеме:14
Наименование:BOLT
Каталожный номер:805006413
Комплект:2
Примечание:M12x35 10.9
0 ₽
шт
№ на схеме:15
Наименование:FENCE
Каталожный номер:802140656
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:FENCE
Каталожный номер:802140654
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:CAB
Каталожный номер:802141645
Комплект:1
Примечание:
