Фланец задний 803007289

Фланец задний 803007289

← Ступица колеса с комплектующими 803007289 Блок цилиндров с комплектующими 803007289 →

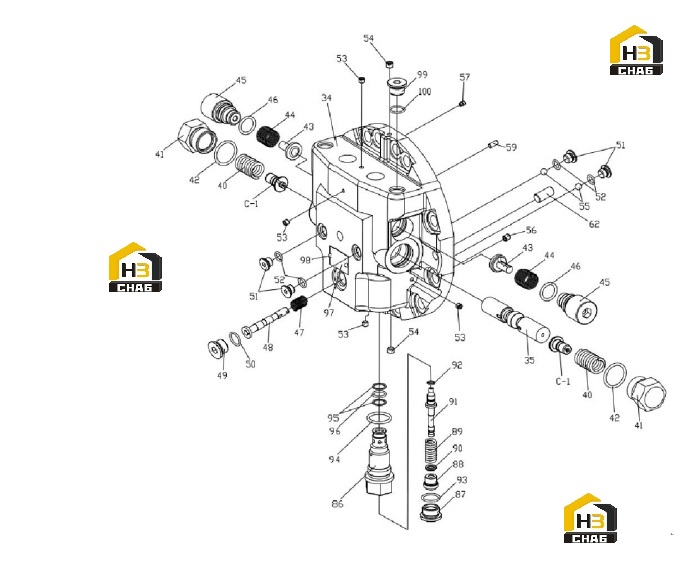

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:C-1
Наименование:Stopper
Каталожный номер:860124163
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:REAR FLANGE
Каталожный номер:860132490
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:MAIN SPOOL
Каталожный номер:860124161
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:SPRING
Каталожный номер:860124140
Комплект:2
Примечание:(FOR MAIN)
0 ₽
шт
№ на схеме:41
Наименование:PLUG
Каталожный номер:860124137
Комплект:2
Примечание:(FOR MAIN)
0 ₽
шт
№ на схеме:42
Наименование:O-RING
Каталожный номер:860124155
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:VALVE
Каталожный номер:860124139
Комплект:2
Примечание:(CHECK)
0 ₽
шт
№ на схеме:44
Наименование:SPRING
Каталожный номер:860124141
Комплект:2
Примечание:(CHECK)
0 ₽
шт
№ на схеме:45
Наименование:PLUG
Каталожный номер:860124138
Комплект:2
Примечание:(CHECK)
0 ₽
шт
№ на схеме:46
Наименование:O-RING
Каталожный номер:860124143
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:SPRING
Каталожный номер:860124176
Комплект:1
Примечание:(2SPEED)
0 ₽
шт
№ на схеме:48
Наименование:SPOOL
Каталожный номер:860124175
Комплект:1
Примечание:(2SPEED)
0 ₽
шт
№ на схеме:49
Наименование:PLUG
Каталожный номер:860124134
Комплект:2
Примечание:RO
0 ₽
шт
№ на схеме:50
Наименование:O-RING
Каталожный номер:860124144
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:PLUG
Каталожный номер:860124149
Комплект:4
Примечание:RO
0 ₽
шт
№ на схеме:52
Наименование:O-RING
Каталожный номер:860124150
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:53
Наименование:PLUG
Каталожный номер:860200876
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:54
Наименование:PLUG
Каталожный номер:860124146
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:55
Наименование:STEEL BALL
Каталожный номер:860124152
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:56
Наименование:ORIFICE
Каталожный номер:860124157
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:57
Наименование:FILTER
Каталожный номер:860124178
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:59
Наименование:PARALLEL PIN
Каталожный номер:860132491
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:62
Наименование:PARALLEL PIN
Каталожный номер:860124129
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:86
Наименование:BODY
Каталожный номер:860132493
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:87
Наименование:PLUG
Каталожный номер:860132494
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:88
Наименование:ROD
Каталожный номер:860132495
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:89
Наименование:SPRING
Каталожный номер:860132496
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:90
Наименование:SHIM
Каталожный номер:860132499
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:91
Наименование:PLUNGER
Каталожный номер:860132500
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:92
Наименование:PISTON SEAL
Каталожный номер:860132501
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:93
Наименование:O-RING
Каталожный номер:860132502
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:94
Наименование:O-RING
Каталожный номер:860132497
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:95
Наименование:BACK-UP RING
Каталожный номер:860132498
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:96
Наименование:O-RING
Каталожный номер:860124243
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:97
Наименование:PLATE,NAME
Каталожный номер:860132492
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:98
Наименование:RIVET SCREW
Каталожный номер:860127184
Комплект:2
Примечание:
