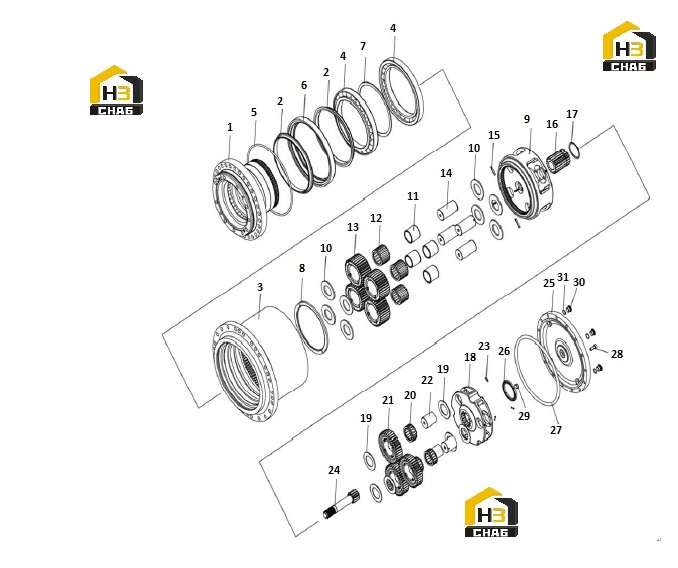

Ступица колеса с комплектующими 803007289

← Устройство для натяжения гусеницы 800308239 Фланец задний 803007289 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SPINDLE

Каталожный номер:860124182

Комплект:1

Примечание:

№ на схеме:2

Наименование:FLOATING SEAL

Каталожный номер:860124184

Комплект:2

Примечание:

№ на схеме:3

Наименование:HUB

Каталожный номер:860132487

Комплект:1

Примечание:

№ на схеме:4

Наименование:ANGULAR BALL BEARING

Каталожный номер:860124187

Комплект:2

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:860124186

Комплект:1

Примечание:

№ на схеме:6

Наименование:SEAL RING

Каталожный номер:860124185

Комплект:1

Примечание:

№ на схеме:7

Наименование:DISTANCE PIECE

Каталожный номер:860124204

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM PLATE

Каталожный номер:860124188

Комплект:2

Примечание:

№ на схеме:9

Наименование:CARRIER

Каталожный номер:860124194

Комплект:1

Примечание:

№ на схеме:10

Наименование:THRUST WASHER

Каталожный номер:860124189

Комплект:8

Примечание:

№ на схеме:11

Наименование:FLOATING BUSH

Каталожный номер:860124192

Комплект:4

Примечание:

№ на схеме:12

Наименование:NEEDLE BEARING

Каталожный номер:860124191

Комплект:4

Примечание:

№ на схеме:13

Наименование:PLANETARY GEAR

Каталожный номер:860124190

Комплект:4

Примечание:

№ на схеме:14

Наименование:BEARING SHAFT

Каталожный номер:860124193

Комплект:4

Примечание:

№ на схеме:15

Наименование:SPRING PIN

Каталожный номер:860124202

Комплект:4

Примечание:

№ на схеме:16

Наименование:SUN GEAR

Каталожный номер:860124195

Комплект:1

Примечание:

№ на схеме:17

Наименование:SNAP RING

Каталожный номер:860124196

Комплект:1

Примечание:

№ на схеме:18

Наименование:CARRIER

Каталожный номер:860124201

Комплект:1

Примечание:

№ на схеме:19

Наименование:THRUST WASHER

Каталожный номер:860124200

Комплект:6

Примечание:

№ на схеме:20

Наименование:NEEDLE BEARING

Каталожный номер:860124198

Комплект:3

Примечание:

№ на схеме:21

Наименование:PLANETARY GEAR

Каталожный номер:860124197

Комплект:3

Примечание:

№ на схеме:22

Наименование:BEARING SHAFT

Каталожный номер:860124199

Комплект:3

Примечание:

№ на схеме:23

Наименование:SPRING PIN

Каталожный номер:860124203

Комплект:3

Примечание:

№ на схеме:24

Наименование:DRIVE GEAR

Каталожный номер:860124207

Комплект:1

Примечание:

№ на схеме:25

Наименование:COVER

Каталожный номер:860124208

Комплект:1

Примечание:

№ на схеме:26

Наименование:THRUST PLATE

Каталожный номер:860124206

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-RING

Каталожный номер:860132488

Комплект:1

Примечание:

№ на схеме:28

Наименование:SOCKET BOLT

Каталожный номер:860132489

Комплект:16

Примечание:

№ на схеме:29

Наименование:THRUST WASHER

Каталожный номер:860124205

Комплект:1

Примечание:

№ на схеме:30

Наименование:PLUG

Каталожный номер:860124134

Комплект:3

Примечание:RO

№ на схеме:31

Наименование:O-RING

Каталожный номер:860124144

Комплект:3

Примечание:
