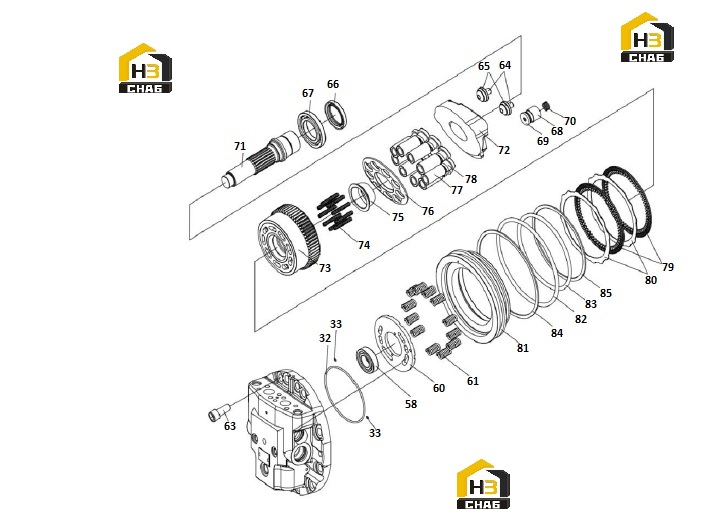

Блок цилиндров с комплектующими 803007289

← Фланец задний 803007289 Трубопровод гидравлический базовый 310705723 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:58

Наименование:Ball bearing

Каталожный номер:860124124

Комплект:1

Примечание:

№ на схеме:60

Наименование:TIMING PLATE

Каталожный номер:860124221

Комплект:1

Примечание:

№ на схеме:61

Наименование:SPRING

Каталожный номер:860124223

Комплект:12

Примечание:

№ на схеме:63

Наименование:SOCKET BOLT

Каталожный номер:860127164

Комплект:12

Примечание:

№ на схеме:64

Наименование:PARALLEL PIN

Каталожный номер:860124129

Комплект:2

Примечание:

№ на схеме:65

Наименование:PIVOT

Каталожный номер:860124128

Комплект:2

Примечание:

№ на схеме:66

Наименование:OIL SEAL

Каталожный номер:860124231

Комплект:1

Примечание:

№ на схеме:67

Наименование:BALL BEARING

Каталожный номер:860124230

Комплект:1

Примечание:

№ на схеме:68

Наименование:PISTON

Каталожный номер:860132503

Комплект:1

Примечание:(2SPEED)

№ на схеме:69

Наименование:SHOE

Каталожный номер:860132504

Комплект:1

Примечание:(2SPEED)

№ на схеме:70

Наименование:SPRING

Каталожный номер:860132505

Комплект:1

Примечание:(2SPEED)

№ на схеме:71

Наименование:DRIVE SHAFT

Каталожный номер:860124219

Комплект:1

Примечание:

№ на схеме:72

Наименование:SWASH PLATE

Каталожный номер:860124220

Комплект:1

Примечание:

№ на схеме:73

Наименование:CYLINDER BLOCK

Каталожный номер:860124213

Комплект:1

Примечание:

№ на схеме:74

Наименование:SPRING(CYL’D BLOCK)

Каталожный номер:860124216

Комплект:9

Примечание:

№ на схеме:75

Наименование:THRUST BALL

Каталожный номер:860124215

Комплект:1

Примечание:

№ на схеме:76

Наименование:RETAINER PLATE

Каталожный номер:860124214

Комплект:1

Примечание:

№ на схеме:77

Наименование:PISTON

Каталожный номер:860132506

Комплект:9

Примечание:

№ на схеме:78

Наименование:SHOE

Каталожный номер:860132507

Комплект:9

Примечание:

№ на схеме:79

Наименование:FRICTION PLATE

Каталожный номер:860124224

Комплект:2

Примечание:

№ на схеме:80

Наименование:SEPARATION PLATE

Каталожный номер:860124225

Комплект:2

Примечание:

№ на схеме:81

Наименование:PARKING PISTON

Каталожный номер:860124222

Комплект:1

Примечание:

№ на схеме:82

Наименование:O-RING

Каталожный номер:860124121

Комплект:1

Примечание:

№ на схеме:83

Наименование:O-RING

Каталожный номер:860124226

Комплект:1

Примечание:

№ на схеме:84

Наименование:BACK-UP RING

Каталожный номер:860124229

Комплект:1

Примечание:

№ на схеме:85

Наименование:BACK-UP RING

Каталожный номер:860124228

Комплект:1

Примечание:
