Трубопровод гидравлический базовый 310705723

Трубопровод гидравлический базовый 310705723

← Блок цилиндров с комплектующими 803007289 Корпус центральный вращающийся 803403439 →

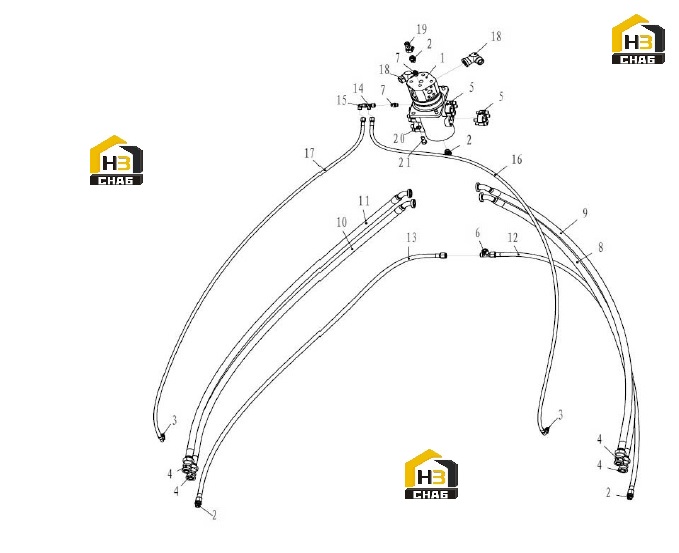

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:ADAPTER
Каталожный номер:803403439
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:JOINT
Каталожный номер:803172173
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:JOINT
Каталожный номер:803172161
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:FLANGE
Каталожный номер:803191005
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:FLANGE
Каталожный номер:803201542
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:ADAPTER
Каталожный номер:803166562
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:JOINT
Каталожный номер:803172160
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:HOSE
Каталожный номер:803403711
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:HOSE
Каталожный номер:803403712
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:HOSE
Каталожный номер:803300120
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:JOINT
Каталожный номер:803172316
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:JOINT
Каталожный номер:803163572
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:HOSE
Каталожный номер:803172077
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:HOSE
Каталожный номер:803172333
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:ADAPTER
Каталожный номер:803163789
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:ADAPTER
Каталожный номер:803172037
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:WASHER
Каталожный номер:805338262
Комплект:4
Примечание:14
0 ₽
шт
№ на схеме:21
Наименование:BOLT
Каталожный номер:805006333
Комплект:4
Примечание:M14x35 10.9
