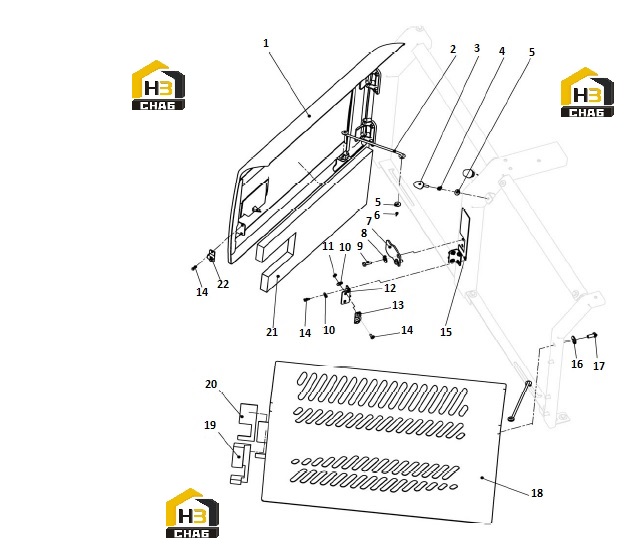

Дверь передняя и задняя боковая 310705756

← Ящик для инструментов 310705441 Рама передняя и задняя кабины 310705756 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DOOR

Каталожный номер:310705758

Комплект:1

Примечание:

№ на схеме:2

Наименование:STAY BALL

Каталожный номер:310705768

Комплект:2

Примечание:

№ на схеме:3

Наименование:STOPPER BALL

Каталожный номер:801905669

Комплект:2

Примечание:

№ на схеме:4

Наименование:NUT

Каталожный номер:805238378

Комплект:2

Примечание:M8

№ на схеме:5

Наименование:WASHER

Каталожный номер:805338266

Комплект:6

Примечание:8

№ на схеме:6

Наименование:PIN

Каталожный номер:805603536

Комплект:4

Примечание:

№ на схеме:7

Наименование:STOPPER

Каталожный номер:310705901

Комплект:1

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:805338268

Комплект:2

Примечание:10

№ на схеме:9

Наименование:BOLT

Каталожный номер:805011330

Комплект:2

Примечание:M10x25

№ на схеме:10

Наименование:WASHER

Каталожный номер:805338264

Комплект:6

Примечание:6

№ на схеме:11

Наименование:NUT

Каталожный номер:805238370

Комплект:6

Примечание:M6

№ на схеме:12

Наименование:PLATE

Каталожный номер:310705902

Комплект:2

Примечание:

№ на схеме:13

Наименование:GUIDE SEAT

Каталожный номер:819908621

Комплект:2

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:805046481

Комплект:10

Примечание:M6x16 10.9

№ на схеме:15

Наименование:SPONGE

Каталожный номер:310705900

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:805338270

Комплект:4

Примечание:12

№ на схеме:17

Наименование:BOLT

Каталожный номер:805046469

Комплект:4

Примечание:M12x25

№ на схеме:18

Наименование:DOOR

Каталожный номер:310705773

Комплект:1

Примечание:

№ на схеме:19

Наименование:SPONGE

Каталожный номер:310705779

Комплект:1

Примечание:

№ на схеме:20

Наименование:SPONGE

Каталожный номер:310705778

Комплект:1

Примечание:

№ на схеме:21

Наименование:SPONGE

Каталожный номер:310705767

Комплект:1

Примечание:

№ на схеме:22

Наименование:GUIDE BLOCK

Каталожный номер:819908620

Комплект:2

Примечание:
