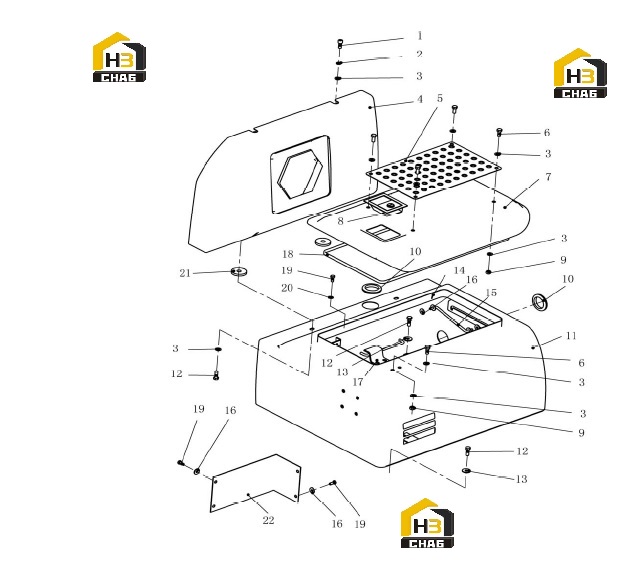

Ящик для инструментов 310705441

← Противовес 310705409 Дверь передняя и задняя боковая 310705756 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW

Каталожный номер:805139858

Комплект:2

Примечание:M10x25

№ на схеме:2

Наименование:WASHER

Каталожный номер:805338260

Комплект:2

Примечание:10 805339279

№ на схеме:3

Наименование:WASHER

Каталожный номер:805338279

Комплект:2

Примечание:10

№ на схеме:4

Наименование:TANK BODY

Каталожный номер:310705440

Комплект:1

Примечание:

№ на схеме:5

Наименование:ANTI-SKID PLATE

Каталожный номер:310705443

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:805011330

Комплект:6

Примечание:M10x25

№ на схеме:7

Наименование:COVER

Каталожный номер:310705437

Комплект:1

Примечание:

№ на схеме:8

Наименование:LOCK

Каталожный номер:819906631

Комплект:1

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:805238371

Комплект:6

Примечание:M10

№ на схеме:10

Наименование:JACKET

Каталожный номер:310705442

Комплект:2

Примечание:

№ на схеме:11

Наименование:TANK BODY

Каталожный номер:310705459

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:805046416

Комплект:8

Примечание:M10x30 10.9

№ на схеме:13

Наименование:WASHER

Каталожный номер:805338268

Комплект:6

Примечание:10

№ на схеме:14

Наименование:PIN

Каталожный номер:805603553

Комплект:2

Примечание:2.5x14

№ на схеме:15

Наименование:PULL-ROD

Каталожный номер:310705448

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:805338266

Комплект:6

Примечание:8

№ на схеме:17

Наименование:CATCH

Каталожный номер:310705445

Комплект:1

Примечание:

№ на схеме:18

Наименование:SEALING STRIPS

Каталожный номер:800104439

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:805046508

Комплект:8

Примечание:M8x20 10.9 M8x20

№ на схеме:20

Наименование:WASHER

Каталожный номер:805338277

Комплект:4

Примечание:8

№ на схеме:21

Наименование:FAN PAD

Каталожный номер:310703551

Комплект:2

Примечание:

№ на схеме:22

Наименование:BOARDING

Каталожный номер:310705444

Комплект:1

Примечание:
